Détails sur le produit:
|
| Modèle: | G HSKT30 | table d'opération: | 300x300mm |
|---|---|---|---|
| Poids maximum de spécimen (kilogrammes): | 30 kilos | Impulsion de choc: | demi sinus |
| Chaîne d'accélération (m/s2): | 20----10000g | Gamme de durée d'impulsion (Mme): | 0.2~11 |
| Double amplificateur de masse de choc: | DMSA150 | Tableau: | 150x105mm |
| Accélération: | 30000g | Durée d'impulsion: | 0.06ms~0.3ms |
| Charge utile: | 2.5 kg | ||
| Mettre en évidence: | Système de test élevé de choc d'accélération |
||
Haut fabricant de système de test de choc d'accélération pour 10,000G @ 0.5ms 30000g@0.12ms

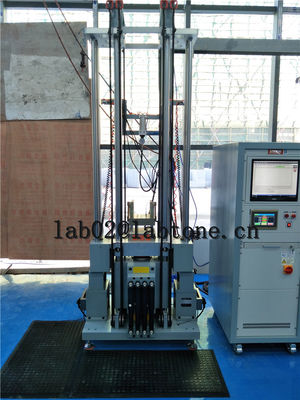

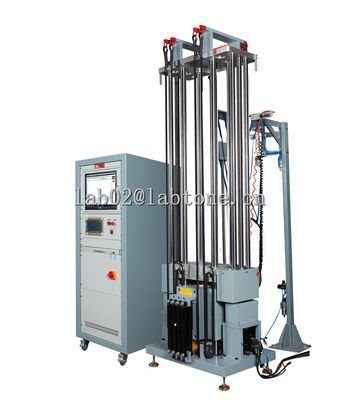

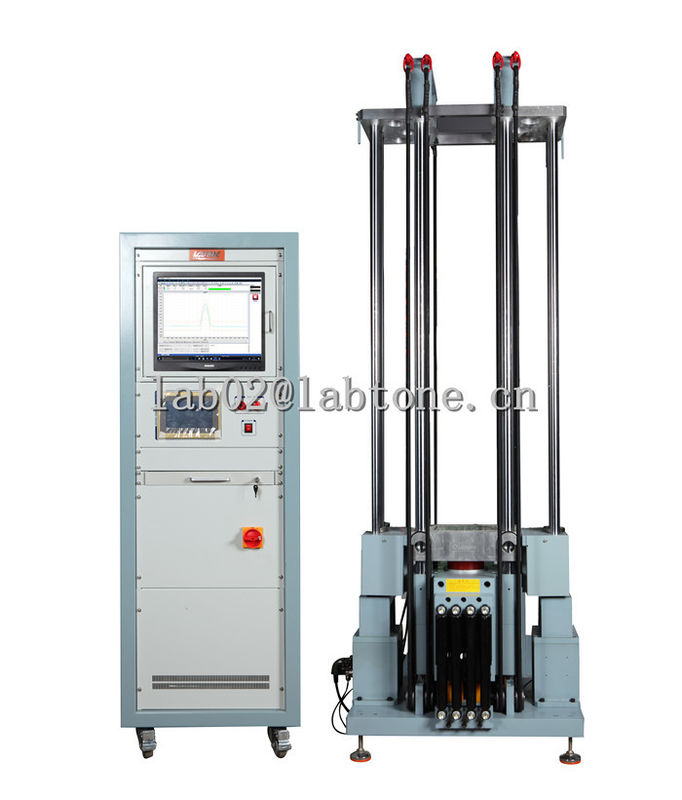

Le système de choc de G-HSKT est un haut engin à percussion d'accélération, qui est conçu pour effectuer l'essai au choc élevé spécifique d'accélération des dispositifs micro.
Le G-HSKT inclut une base séismique, une table, un système de levage, des colonnes de guide et un circuit de freinage, un générateur d'impulsion de choc et un instrument de mesure d'onde choc.
Le spécimen est monté sur la table. La table est accélérée à la base par le système élastique, et est arrêtée par un circuit de freinage après qu'elle rebondisse de la base.
La table est guidée sur les colonnes de guide plaquées par chrome vertical. Les tiges de guide sont également utilisées pendant que la surface contre laquelle le circuit de freinage de table réagit.
Caractéristiques de système
Cette section inclut les caractéristiques de système, les performances système, et les capacités de choc.
| Modèle | G-HSKT30 |
| Taille de Tableau | 300 millimètres X 300 millimètres |
| Poids bas | 550kg |
| Poids de Tableau | 40kg |
| Poids de machine | 1680kg |
| Poids de Max. Specimen | 30kg |
| Durée maximum | 11ms |
| Durée minimum | 0.2ms |
| La plus basse taille de baisse | 10mm |
| La taille de baisse la plus élevée | 1500mm |
Performances système
| Modèle | G-HSKT30 |
| Demi sinus | |
| Max.velocity | 18.6m/s |
| Accélération maximale | 10000g |
| Poids de Max. Specimen | 30kg |
| Modèle | DMSA150 |
| Chaîne de durée | 0.06ms~0.3ms |
| Changement de Max. Velocity | 25m/s |
| Accélération maximale | 35000g |
| Poids de Max. Specimen | 6kg |
Machine standard d'essai à chocs
| Modèle | SKT30 | SKT50 | SKT100 | SKT200 | SKT300 | SKT600 | SKT1000 | ||
| Taille de Tableau (cm) | 40 x 40 | 50 x 60 | 70 x 80 | 100 x 100 | 120 x 120 | 150 x 150 | 200 x 200 | ||
| Max. Specimen Weight (kilogrammes) | 30 | 50 | 100 | 200 | 300 | 600 | 1000 | ||
|
Maximum.
Accélération (G)
|
Demi sinus | 600 | 600 | 600 | 500 | 500 | 300 | 300 | |
| En dents de scie | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| Place | 150 | 150 | 150 | 100 | 100 | 100 | |||
|
Durée d'impulsion
(Mme)
|
Demi sinus | 30-0.5 | 30~1 | 30~1 | 30~2 | 20~3 | 20~3 | 20~3 | |
| En dents de scie | 18~6 | 18~6 | 18~6 | 18~6 | 18~6 | 16~6 | 18~6 | ||
| Place | 30~6 | 30~6 | 30~6 | 30~6 | 30~6 | 30~6 | |||
| Dimension de machine (cm) | 120*110*245 | 130*140*260 | 130×120×260 | 150×130×260 | 200×160×300 | 230×180×310 | 250×220×310 | ||
| Dimension d'armoire de contrôleur (cm) | W55*D50*H80 | ||||||||
| Poids de machine (kilogrammes) | 1900 | 2300 | 3200 | 4200 | 8500 | 15500 | 21500 | ||
| Alimentation d'énergie | 3 (phase) air comprimé 0.5~0.8MPa d'AC380V 50/60Hz | ||||||||
| Normes | GB/T2423-2008 GJB1217 GJB360.23 GJB150 GJB548 MIL-STD-202F IEC-68-2-27 MIL-STD-883E MIL |
||||||||
Services
Préventes :
· Consultation technique : examinez la méthode, la planification de laboratoire et la suggestion.
· Sélection d'équipement : plan de sélection, FAQ.
· Plan d'essais de produits.
Dans-ventes :
· Communication de client et rapport sur l'état d'avancement.
· Conseils pour la préparation de préinstallation, équipement commissionnant et essai.
· Calibrage (quand la vérification du tiers est exigée).
Après-vente :
· Formation technique : opération d'équipement, d'entretien quotidien, de diagnostic de défaut commun et de dépannage.
· Service sur place programmé : Détection de problème dès que possible afin d'éliminer l'équipement et les risques anthropogènes. C'est d'assurer l'opération d'équipement aussi bien que la livraison à long terme et stables de la dernière information technique.
· Support technique : des services payés spéciaux sont fournis selon les besoins du client.
