Détails sur le produit:
|
| Force de sinus: | 2000kg.f (20kN) | Force aléatoire: | 2000kg.f (20kN) |
|---|---|---|---|
| Choc Froce: | 4000kg.f (40kN) | Déplacement: | 51MM |
| Accélération maximum: | 100g | Charge utile: | 400kg |
| Max.Velocity: | 2,0 m/s | nom: | L'air a refroidi la machine d'essai de vibration de la force 20kN avec le Tableau horizontal de glis |
| Mettre en évidence: | dispositif de essai de dispositif trembleur,table industrielle de dispositif trembleur,équipement de laboratoire de vibration de la force 20kN |
||

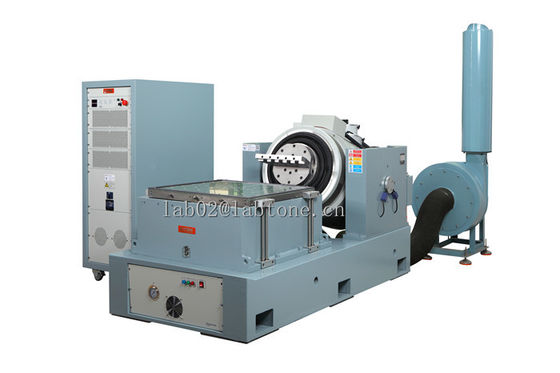

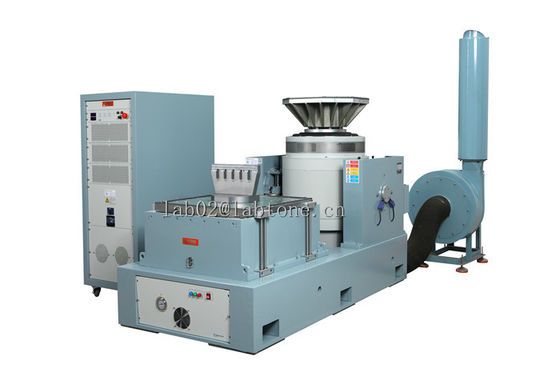

Aérez la machine d'essai refroidie de vibration de la force 20kN avec le Tableau horizontal de glissement de 100X100Cm
| Caractéristiques VG2000-50 de dispositif trembleur | |
| Sinus maximal (PK) | crête 2000Kg.f (20KN) |
| Aléatoire (RMS) | 2000Kg.f r.ms (20KN) @ISO5344 |
| Choc (PK) | crête 4000Kg.f (40KN) @6ms |
| Fréquence utilisable | 2~2500Hz |
| Déplacement maximum (pp) | 51mm |
| Vitesse maximale | 2m/s |
| Accélération maximale | 100G (785 m/s2) |
| Appui vertical de charge | 500 kilogrammes |
|
Suspension de corps naturelle Fréquence (axe de poussée) |
Moins de 2,5 hertz |
| Diamètre d'armature | Ф320 millimètre |
| Poids d'armature | 25kg |
| Force partielle permise | 300.N.M |
|
Résonance fondamentale Fréquence (table nue) |
2 300 hertz (nom.) +/- 5% |
|
Attachement de charge Points (standard) |
16 insertions de l'acier inoxydable M10 |
| Densité de flux égarée | <10gauss |
| Force partielle permise | 500.N.M |
| Dimensions de dispositif trembleur | 1290mmL×820mmD×1145mmH |
| Poids de dispositif trembleur | Au sujet de 1800Kg |
| Condition d'air comprimé | 0,7 MPA |
Systèmes de test standard de vibration
|
Modèle
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
Fréquence (hertz)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
Force de sortie maximum (kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
Max. Displacement
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
Max. Acceleration (g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Max. Velocity (cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
Charge utile (kilogramme)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
La masse d'armature (kilogrammes)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
Diamètre d'armature (millimètre)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
Méthode de refroidissement
|
Refroidissement à air forcé
|
|||||
|
Poids de générateur de vibration (kilogrammes)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
Dimension L*W*H (millimètre) de générateur de vibration
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
Amplificateur de puissance
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
Méthode de refroidissement
|
Refroidissement à air forcé
|
|||||
|
Poids d'amplificateur de puissance (kilogrammes)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
Dimension L*W*H (millimètre) d'amplificateur de puissance
|
800*550*1250
|
|||||
|
Conditions de service
|
AC380V triphasé ±10% 50Hz
|
|||||
|
Capacité globale (kilowatts)
|
8
|
9
|
18
|
20
|
25
|
35
|
1) système de la suspension rocailleux et mouvement linéaire guidant, capacité de chargement forte, bonne guidant des fonctions, de forte stabilité.
2) airbag central de charge avec la rigidité statique élevée et la basse rigidité dynamique, capacité de chargement forte, représentation parfaite sur la variation d'amplitude.
3) courant de pointe de commutation, de sigma 3, de puissance faible consommation et de minimum distorsion harmonique de puissance de classe du rendement élevé D.
4) auto-diagnostic rapide avec le contact de sécurité, fiabilité élevée de sécurité
5) dispositif d'isolement de choc d'airbag pour la plate-forme de vibration sans besoin de base supplémentaire, reproduction parfaite de vague vibratoire et réduction de la transmittance de vibration
6) plates-formes horizontales et verticales d'expansion pour différentes applications
7) opération simple de contrôleur
Services à la clientèle
Préventes :
Dans-ventes :
Après-vente :

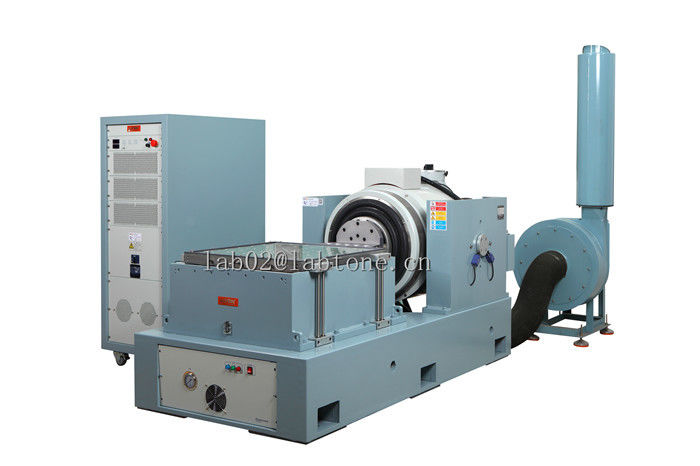

Images de détail :
