Détails sur le produit:
|
| NOM: | Le dispositif trembleur électrodynamique réalise l'essai aléatoire de vibration pour l'essai des sér | Force de sinus: | 2000kg.f (20kN) |
|---|---|---|---|
| Max.payload: | 400kg | Déplacement: | 76mm |
| Vitesse maximum: | 2.0m/s | Méthode de refroidissement: | refroidissement par l'air |
| Mettre en évidence: | Tableau électrodynamique d'essai de vibration,2000kg. Tableau d'essai de vibration de F,Dispositif trembleur électrodynamique de vibration de l'ONU 38 |
||

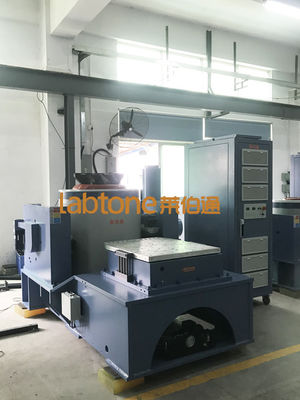

L'ONU 38,3 2000kg. Tableau électrodynamique d'essai de vibration de F pour les batteries des véhicules à moteur et de moto
Tableau électrodynamique d'essai de vibration : sinus balayé, aléatoire, sinus sur aléatoire, recherche de résonance, à frèquence fixe

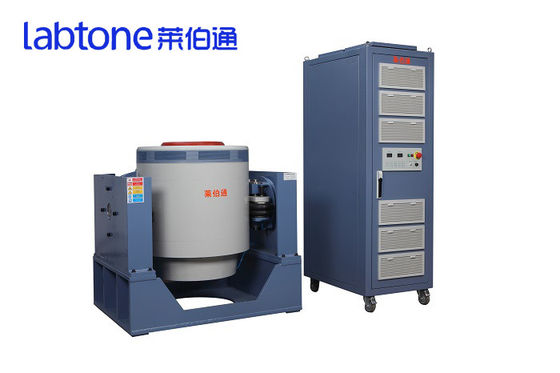

Un ensemble complet de système d'essai de vibration se compose de dispositif trembleur, d'amplificateur de puissance et de système de contrôle de mesure de vibration, selon les normes nationales et internationales appropriées (telles que MIL-STD, DIN, OIN, ASTM, CEI, ISTA, gigaoctet, GJB, JIS, les BS, etc.) pour fournir le support technique pour établir l'inspection de qualité du produit
Applications de système d'essai de vibration :
des véhicules à moteur, moto, électronique, espace, navire, télécommunication, optoélectronique, instrument etc.
Spécifications électrodynamiques de Tableau d'essai de vibration :
| Shaker Specifications A20S34 | ||||
| Sinus maximal (PK) | crête 2400Kg.f (24KN) | |||
| Aléatoire (RMS) | 2200Kg.f RMS (22KN) @ISO5344 | |||
| Choc (PK) | crête 4400Kg.f (44KN) @6ms | |||
| Fréquence utilisable | DC~3000Hz | |||
| Déplacement maximum (pp) | 76mm (3inch) | |||
| Vitesse de maximum | 2m/s | |||
| Accélération de maximum | Sinus : 100G (980 m/s2) ; Aléatoire : 60G (588 m/s2) | |||
| Appui vertical de charge | 300KG | |||
|
Suspension de corps naturelle Fréquence (axe poussé) |
Moins de 2,5 hertz | |||
| Diamètre d'armature | Ф336 millimètre | |||
| Poids d'armature | Au sujet de 24kg | |||
|
Résonance fondamentale Fréquence (table nue) |
2 600 hertz (nom.) +/- 5% | |||
|
Attachement de charge Points (norme) |
insertions 21stainless M10 en acier | |||
| Densité de flux égarée | <10gauss | |||
| Force partielle permise | 500.N.M | |||
| Dimensions de dispositif trembleur | 1190mmL×860mmD×1060mmH | |||
| Poids de dispositif trembleur | Au sujet de 1800Kg | |||
|
Modèle
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
Fréquence (hertz)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
Max Exiting Force (kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
Max. Displacement
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
Max. Acceleration (g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Max. Velocity (cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
Charge utile (kilogrammes)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
La masse d'armature (kilogrammes)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
Diamètre d'armature (millimètres)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
Méthode de refroidissement
|
Refroidissement à air forcé
|
|||||
|
Poids de générateur de vibration (kilogrammes)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
Dimension L*W*H (millimètres) de générateur de vibration
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
Amplificateur de puissance
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
Méthode de refroidissement
|
Refroidissement à air forcé
|
|||||
|
Poids d'amplificateur de puissance (kilogrammes)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
Dimension L*W*H (millimètres) d'amplificateur de puissance
|
800*550*1250
|
|||||
|
Conditions de service
|
AC380V triphasé ±10% 50Hz
|
|||||
|
Capacité globale (kilowatts)
|
8
|
9
|
18
|
20
|
25
|
35
|
Taille (millimètre) : 300 x 300-1500x1500 ou adapté aux besoins du client
Matériel : /Magnesium en aluminium

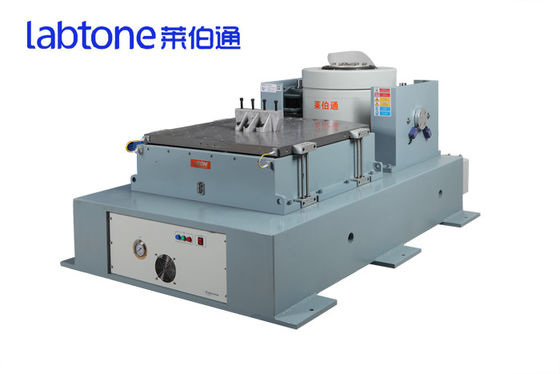

La plate-forme d'expansion est faite d'alliage de magnésium pour fournir l'expansion pour l'armature. Avec la conception raisonnable et scientifique, la plate-forme peut réaliser une fréquence de essai de 2 kilohertz. La microstructure spécifique fournit la vibration raisonnable atténuant et réduit au minimum le facteur d'amplification de la résonance à haute fréquence.
Matériel : /Magnesium en aluminium
Selon la demande réelle du client, nous pouvons offrir différentes formes du montage, telles que la place tridimensionnelle, la forme de L et de T.
Service de préventes
1)Consultation technique : méthode d'essai, planification de laboratoire et suggestion.
2)Sélection d'équipement : plan de sélection, FAQ.
3)Plan d'essais de produits.
4)Communication de client et rapport sur l'état d'avancement.
Service après-vente
1)Formation technique : opération d'équipement, d'entretien quotidien, de diagnostic de défaut commun et de dépannage.
2)Service sur place programmé : Détection de problème dès que possible afin d'éliminer l'équipement et les risques anthropogènes. C'est d'assurer l'opération d'équipement aussi bien que la livraison à long terme et stables de la dernière information technique.
3)Support technique : des services payés spéciaux sont fournis selon les besoins du client.
