Système électrodynamique de vibration pour les essais automobiles NISSAN 28400NDS00
Ce système électrodynamique de secouage par vibration est conçu pour des applications d'essai automobile, spécifiquement pour les exigences de NISSAN 28400NDS00.Le système simule les différentes influences des vibrations environnementales rencontrées pendant le transport, l'installation et l'utilisation du produit pour déterminer la durabilité du produit dans des conditions de vibration.
Résumé des essais de vibration
Les essais de vibration évaluent la résistance du produit aux vibrations environnementales par deux modes principaux:
- Vibration sinusoïdale:Simula la rotation, la pulsation et la volatilité dans les véhicules, les aéronefs et les navires.
- Vibration aléatoire:Évalue la résistance sismique globale de la structure et la durabilité de l'environnement de transport dans les états emballés.
VG5000-100 Spécifications du shaker
| Paramètre | Spécification |
|---|
| Période de pointe (Pk) | La valeur maximale de l'équipement doit être égale ou supérieure à 5000 kg.f. |
| Résultats aléatoires | Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à: |
| Choc (Pk) | Le débit maximal de 100KN est de 10000Kg.f. |
| Fréquence utilisable | 1 ¢ 2500 Hz |
| Le déplacement maximal (p-p) | 100 mm (4 pouces) d'intermittence, 76 mm (3 pouces) continue |
| Max. vitesse | 2 m/s |
| Accélération maximale | Sine:100g (980 m/s2), aléatoire 62g ((600 m/s2) |
| Soutien à la charge verticale | 500 kg ou plus |
| La fréquence naturelle de suspension du corps (axe de poussée) | Moins de 2,5 Hz |
| Diamètre de l'armure | F440 mm |
| Poids de l'armure | 59 kg |
| Fréquence de résonance fondamentale (tableau nu) | 2,400 Hz (nom.) +/- 5% |
| Points de fixation de la charge (norme) | 16 M10 en acier inoxydable |
| Densité du flux de fuite | < 10 gauss |
| Dimensions du shaker | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
| Poids du shaker | Environ 4 600 kg. |
| Besoin d'air comprimé | 0.6 Mpa |
LA503L Spécifications de l'amplificateur de puissance
| Paramètre | Spécification |
|---|
| Capacité de production nominale | 50KVA ((120V rms / 420A rms) |
| Ratio signal/bruit | Plus de 65 dB |
| Efficacité des amplificateurs | Plus de 90% |
| Dimensions globales de l'amplificateur | Pour les produits présentant une teneur en dioxyde de carbone supérieure à 50%: |
| Poids de l'amplificateur | Environ 560 kg. |
| Protection contre le verrouillage | Surtension d'entrée/de sortie, erreur logique, sortie surtension/courant, puissance de commande, extérieur, pression d'huile du shaker, module O/T, température du shaker, déplacement du shaker |
Spécifications du contrôleur de shaker VCS5X-2
Matériel:2 canaux d'entrée analogiques, 1 canal de conduite, taux d'échantillonnage de 102,4 kHz, plage de fréquences de 40 kHz, plage dynamique > 120 dB, ADC/DAC de 24 bits, traitement flottant centralisé de 32 bits et conception à faible bruit,> 90 dB Plage dynamique de commande aléatoire, Interface graphique Windows O/S et connectivité Ethernet, température de travail de -20 à 60°C, structure sans ventilateur pour réduire le bruit de fond.
Logiciel:Base aléatoire, Sine balayé, choc classique
Configuration du PC:ACER PC (CPU i3-3.6GHz, RAM de 8 Go, disque dur de 1 To, port Ethernet de 1000 Mbps, 4 ports USB) avec le système d'exploitation Microsoft Windows 10/8. Microsoft Word/Excel et Adobe Acrobat sont recommandés pour l'édition des rapports de test.
Accéléromètres de commande:Lab-24110 Haute sensibilité Accéléromètre de charge, 10M PVC M5 connexion coaxial à connexion BNC câble à faible bruit, gamme 1-5kHz, sensibilité 30pC/g, connecteur latéral M5, isolation au sol,Température de fonctionnement de -40°C à 160°C.
Modèles de système supplémentaires
| Modèle |
ÉV203 |
ÉV207 |
ÉV210 |
ÉV220 |
| Générateur de vibrations | VG300/40 | VG300/50 | VG1000/50 Pour les véhicules à moteur électrique | VG2000/50 |
| Fréquence ((Hz) | 2 à 4 500 | 2 à 3 000 | 2 à 3 000 | 2 à 2500 |
| Force de sortie maximale (kg.f) | 300 | 700 | 1000 | 2000 |
| Max. déplacement (mm p-p) | 38 | 50 | 50 | 50 |
| Accélération maximale | 100 | 100 | 100 | 100 |
| Vélosité maximale ((cm/s) | 120 | 200 | 200 | 200 |
| Charge utile (kg) | 120 | 200 | 300 | 400 |
| Masse de l'armure (en kg) | 3 | 6 | 10 | 20 |
| Démétrage de l'armure ((mm) | φ 150 | φ200 | φ240 | φ320 |
| Méthode de refroidissement | Refroidissement par air forcé |
| Poids du générateur de vibrations ((kg) | 460 | 920 | 1100 | 1600 |
| La taille du générateur de vibrations L*W*H(MM | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| Amplificateur de puissance | Amp3k | Amp6k | Ampère 12k | Amp22k |
| Méthode de refroidissement | Refroidissement par air forcé |
| Poids de l'amplificateur de puissance ((kg) | 250 | 320 | 350 | 500 |
| La valeur de l'amplificateur de puissance doit être supérieure ou égale à la valeur de l'amplificateur de puissance. | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| Exigences d'utilité | AC380V à trois phases ± 10% 50 Hz |
| Capacité globale (KW) | 9 | 20 | 25 | 35 |
Normes de conformité
Le produit doit être présenté à l'autorité compétente de l'État membre dans lequel il est fabriqué.
Industrie concernée
Appareils électroniques automobiles, Ensembles de compteurs de moteur, Piles de stockage automobiles, Équipement électrique automobile, Moteurs automobiles, Piles diélectriques solubles dans l'eau, Valves de sécuritéCompresseurs de climatisation automobile
Principales caractéristiques
- La structure du double circuit magnétique assure une intensité de champ magnétique élevée et une fuite de flux réduite
- Une structure spéciale de dégaussage réduit les fuites de flux à moins de 1 mt
- Printemps, rouleaux et roulements linéaires de type U pour une forte résistance à la charge de déviation
- Isolement contre les vibrations par ressorts d'air pour un fonctionnement stable avec des charges lourdes - aucune fondation spéciale n'est requise
- Dispositifs de protection complets contre la surchauffe, la surcharge, le surcourant, la surtension et le surdéplacement
- Protection du réseau électrique contre la surtension, la sous-tension et la perte de phase
- Capables de réaliser des essais environnementaux sinusoïdes, aléatoires et d'impact
- Le système nécessite une fluctuation de tension ≤ ± 10% et une résistance à la mise à la terre ≤ 4Ω
- Conception de haute fiabilité adaptée au fonctionnement à long terme
Nos services
| Service de prévente |
Conseils techniques:Méthodes d'essai, planification et conseils en laboratoire
Sélection des équipements:Systèmes de sélection de type, FAQ
Systèmes d'essais de produits |
| Service de vente |
Communication avec les clients et mise à jour des progrès
Guidance pré-installation, préparation de l'équipement, débogage et mise en service
Coopération avec les mesures de vérification effectuées par des tiers |
| Service après-vente |
Période d'assurance qualité d'un an avec entretien à vie
Conseils et soutien techniques
Temps de réponse de 2 heures pour les appels de service
Accepter les options OEM, les services de conception et les étiquettes d'acheteur |

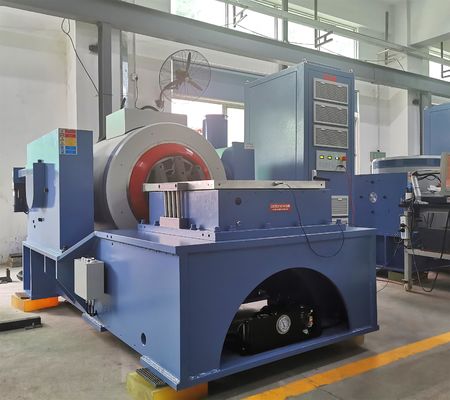

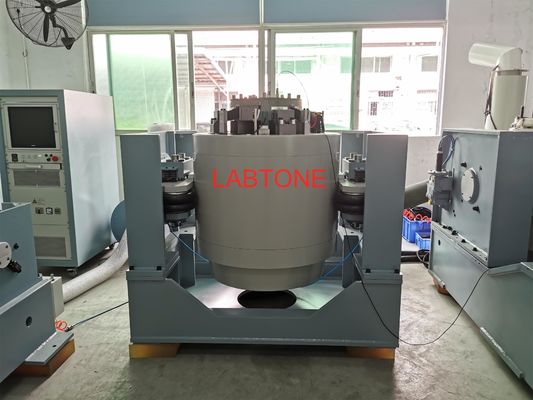

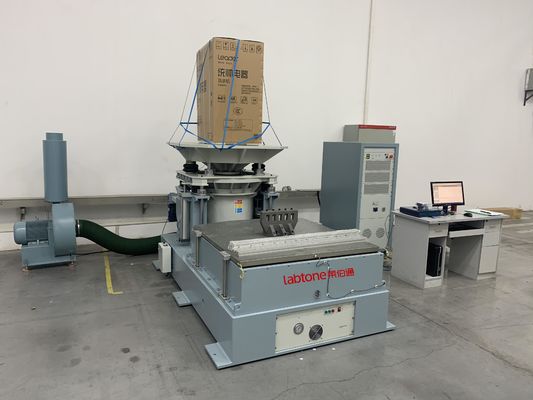

Images du produit
