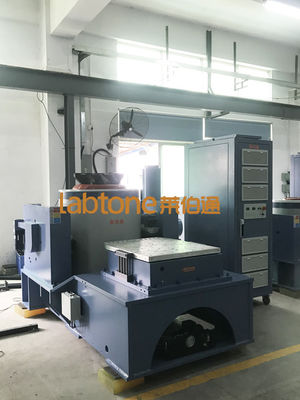

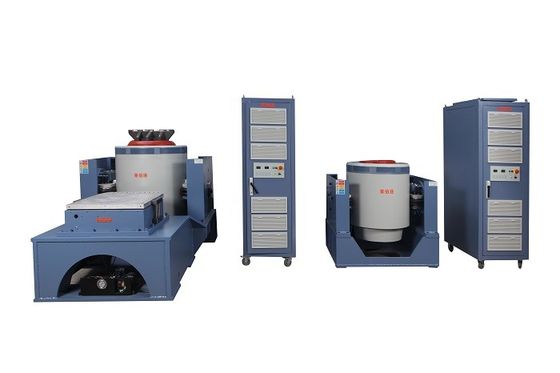

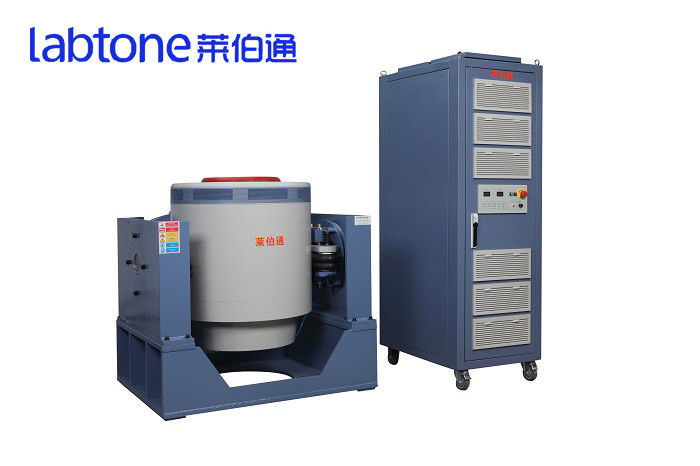

Les vibrations des shakers répondent aux normes MIL STD 810G et MIL STD 202H

Comment sélectionner un système de test de vibration:

Avant d'effectuer des essais de vibration, considérez le type d'essai à effectuer. Cela dépendra du produit à tester et des informations nécessaires.les types de luminaires, paramètres et points de rupture.

La recherche d'un système approprié pour effectuer un essai particulier sur un échantillon particulier implique trois étapes distinctes:

1. Déterminer la plage de fréquence de l'essai et les mouvements de pointe extrêmes (accélération, vitesse et déplacement) à partir de la spécification de l'essai.ou choc classique par exemple) vous allez effectuer différents calculs pour accomplir ce.
2. From the Device Specifications determine the mass of the device under test (DUT) and the dimensions of the mounting surface required to bolt the DUT to a shaker table with its center of gravity (CG) over the table’s center. Cela peut nécessiter l'utilisation d'un dilatateur de tête et/ou d'un autre dispositif de montage. Déterminer la masse de ce matériel supplémentaire, y compris tous les éléments de fixation.
3. Vérifiez que la masse du DUT et de tous les accessoires de montage est inférieure à la charge statique maximale nominale du shaker.Vérifiez que le DUT (ou son matériel de montage) peut être boulonné à l'armature ou à l'extenseur de tête du secteur. Add the Effective Armature Mass and head expander mass to the DUT mass and the mass of any mounting fixtures and fasteners and any accelerometers mounted to the DUT – this is the Total Moving Mass that must be moved by the shaker during the test. Multipliez la masse mobile totale par l'accélération déterminée à l'étape 1 pour calculer la force requise.La vitesse maximale et le déplacement maximal requis par l'essai et le DUT sont tous inférieurs aux valeurs de performance correspondantes du système de secouage sélectionné.Si c'est le cas, le secteur sélectionné est acceptable.

Normes applicables:

Le produit doit être présenté à l'essai conformément à l'annexe I du règlement (CE) no 1907/2005.

Industrie concernée:

Il s'agit notamment de l'automobile, de l'électronique, de l'aérospatiale, des navires, des télécommunications, de la ptoélectronique, des instruments, etc.

Caractéristiques:

• Résistance du système de suspension et guidage du mouvement linéaire, forte capacité de charge, bonnes fonctions de guidage, grande stabilité.
• Perfection sur les variations d'amplitude.
• Haute efficacité sur la conversion de puissance de classe D, courant de pointe 3 - Sigma, optimisation de la consommation d'énergie et distorsion harmonique minimale.
• Diagnostic rapide par auto-test et protection de la chaîne, sécurité et fiabilité élevées
• Le dispositif d'amortissement de l'isolation des sacs à air réalise la table de vibration sans avoir besoin d'une fondation spéciale.
• Application différente sur les tables verticales et horizontales.
• Opération simple pour le contrôleur.

Principe de fonctionnement:

Atelier:

Le titre:

Tableau d'essai par vibration,

équipement de laboratoire de vibration,

équipements d'essai d'emballage
