Systèmes de test de vibrations à 3 axes pour table vibrante pour la simulation routière de pièces automobiles

Systèmes de test de vibrations à 3 axes pour table vibrante pour la simulation routière de pièces automobiles
3 Axis Vibration Test Systems Shaker Table For Automotive Parts Road Simulation
Systèmes de test de vibrations à 3 axes pour table vibrante pour la simulation routière de pièces automobiles Systèmes de test de vibrations à 3 axes pour table vibrante pour la simulation routière de pièces automobiles Systèmes de test de vibrations à 3 axes pour table vibrante pour la simulation routière de pièces automobiles Systèmes de test de vibrations à 3 axes pour table vibrante pour la simulation routière de pièces automobiles

Image Grand :  Systèmes de test de vibrations à 3 axes pour table vibrante pour la simulation routière de pièces automobiles

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: LABTONE
Certification: CE, ISO
Numéro de modèle: ÉV101
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: négociable
Détails d'emballage: Caisse de contreplaqué avec l'emballage de vide
Délai de livraison: 45 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 15 ensembles par mois
Contact

Systèmes de test de vibrations à 3 axes pour table vibrante pour la simulation routière de pièces automobiles

description de
Force sinusoïdale nominale :: 3 KN Amplificateur de puissance:: Amp3k
Masse de l'induit :: 3 kg Vitesse maximale :: 120 cm/s
Charge utile:: 120 kg alimentation électrique:: C.A. 380V 50Hz
Les points forts:: équipements de test d'emballage, équipements de laboratoire de vibration
Mettre en évidence:

Systèmes de test de vibrations pour pièces automobiles

,

Systèmes de test de vibrations à 3 axes

,

Systèmes de test de vibrations sur table vibrante

Introduction au projet



Le test de vibration est un processus d'excitation ou de choc d'une pièce ou d'un dispositif pour observer sa réaction dans un environnement réel.avion, navires, fusées, missiles, automobiles, appareils ménagers et autres produits industriels.



Labtone peut vous offrir toute la proposition de vibration et d'essai, et vous fournir les certificats de qualité des produits selon les normes nationales et internationales, y compris GB, GJB, UL, JIS,Les normes DIN, ISO, BS, MIL, IEC et ASTM ont été adoptées.



Paramètres techniques pour l'EV203



Paramètres de VG3Je suis désolée.40 électrodynamique échafaud
Max. force d'excitation sinusoïdale 300 kg.f de haut (3KN)
Max. force d'excitation aléatoire Pour les véhicules à moteur électrique à combustion
Max. force d'excitation par choc 600Kg.f au sommet (6KN)
Plage de fréquences 2 ̊2500 Hz
Max. déplacement 38 mm p-p
Max. vitesse 10,8 m/s
Accélération maximale 100G (980 m/s)2) Le
La charge maximale (sinus) F=M.A.
5G (49 m/s)2) Le 10G (98 m/s)2) Le 20G (196 m/s)2) Le 30 G (294 m/s)2) Le
57en kg 27en kg 12en kg 7en kg
Charge réelle 120 kg ou plus
Fréquence d'isolation des vibrations 2.5 Hz
Diamètre de l'armature F150 mm
Masse de l'armature 3 kg ou plus
vis de table 13 × M8
Fuite de flux < 10 gauss
Moment excentrique autorisé 300 N.m.
Dimensions du shaker Pour les véhicules à moteur à combustion
Le poids Environ 480 kg.
Amp3Amplificateur de puissance de commutateur numérique K
Puissance de sortie 4 KVA
Voltage de sortie 100 V
Courant de sortie 30A
Efficacité de l'amplificateur ≥ 90%
Fréquence de commutation 116 kHz
Rapport signal/bruit ≥ 65 dB
Le bruit ≤ 70 dB
Dimension de l'amplificateur 880 × 590 × 1125 mm
Système de protection par servo
Fonctions: Température, pression de l'air, surdéplacement, surtension, sur courant, sous-tension d'entrée, défaut externe, alimentation de commande, défaut logique, perte de phase d'entrée, etc.
Régulateur numérique de vibrations
Configuration du matériel: Entrée à deux canaux, sortie à un canal
Ordinateur de commande 1 série





Caractéristiques:

  • Résistance du système de suspension et guidage du mouvement linéaire, forte capacité de charge, bonnes fonctions de guidage, grande stabilité.
  • Perfection sur les variations d'amplitude.
  • Haute efficacité sur la conversion de puissance de classe D, courant de pointe 3 Sigma, optimisation de la consommation d'énergie et distorsion harmonique minimale.
  • Diagnostic rapide par auto-test et protection de la chaîne, sécurité et fiabilité élevées
  • Le dispositif d'amortissement de l'isolation des sacs à air réalise la table de vibration sans avoir besoin d'une fondation spéciale.
  • Application différente sur les tables verticales et horizontales.
  • Opération simple pour le contrôleur.



Principe de fonctionnement:



Systèmes de test de vibrations à 3 axes pour table vibrante pour la simulation routière de pièces automobiles 0





Les spécifications: EV203-EV220



Modèle ÉV203 ÉV206 ÉV210 ÉV220
Générateur de vibrations VG300/40 VG300/50 VG1000/50 Pour les véhicules à moteur électrique VG2000/50
Fréquence ((Hz) 2 à 2500 2 à 3 000 2 à 3 000 2 à 2500
Force de sortie maximale (kg.f) 300 600 1000 2000
Max. déplacement (mmp-p) 38 50 50 50
Accélération maximale 100 100 100 100
Vélosité maximale ((cm/s) 120 200 200 200
Charge utile (kg) 120 200 300 400
Masse de l'armure (en kg) 3 6 10 20
Démétrage de l'armure ((mm) φ 150 φ200 φ240 φ320
Méthode de refroidissement Refroidissement par air forcé
Poids du générateur de vibrations ((kg) 460 920 1100 1600
La taille du générateur de vibrations L*W*H(MM) 750*555*670 800*600*710 845*685*840 1200*870*1100
Amplificateur de puissance Amp3k Amp6k Ampère 12k Amp22k
Méthode de refroidissement Refroidissement par air forcé
Poids de l'amplificateur de puissance ((kg) 250 320 350 500
La valeur de l'amplificateur de puissance doit être supérieure ou égale à la valeur de l'amplificateur de puissance. 800*550*1250 800*550*1250 800*550*1520 800*550*1520
Utilisation
Exigences		 AC380V à trois phases ± 10% 50 Hz
Capacité globale (KW) 9 20 25 35





Services à la clientèle



Prévente:

  • Consultation technique: méthode d'essai, planification et suggestion du laboratoire.
  • Sélection des équipements: schéma de sélection, FAQ.
  • Système d'essais de produits.

Dans les ventes:

  • Communication avec le client et rapport d'étape.
  • Guide pour la préparation préalable à l'installation, la mise en service de l'équipement et le test.
  • Étalonnage (lorsqu'une vérification par un tiers est requise).

Après-vente:

  • Formation technique: fonctionnement de l'équipement, maintenance quotidienne, diagnostic et dépannage des défauts courants.
  • Service prévu sur place: détection du problème dans les meilleurs délais afin d'éliminer les dangers liés aux équipements et aux activités humaines.Ceci afin d'assurer le fonctionnement stable et à long terme des équipements ainsi que la fourniture des dernières informations techniques..
  • Assistance technique: des services payants spéciaux sont fournis en fonction des besoins du client.

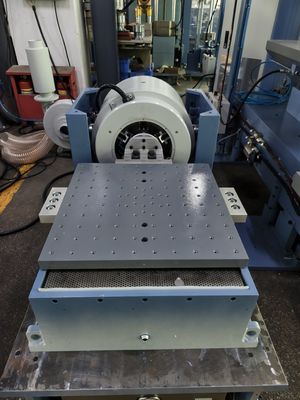

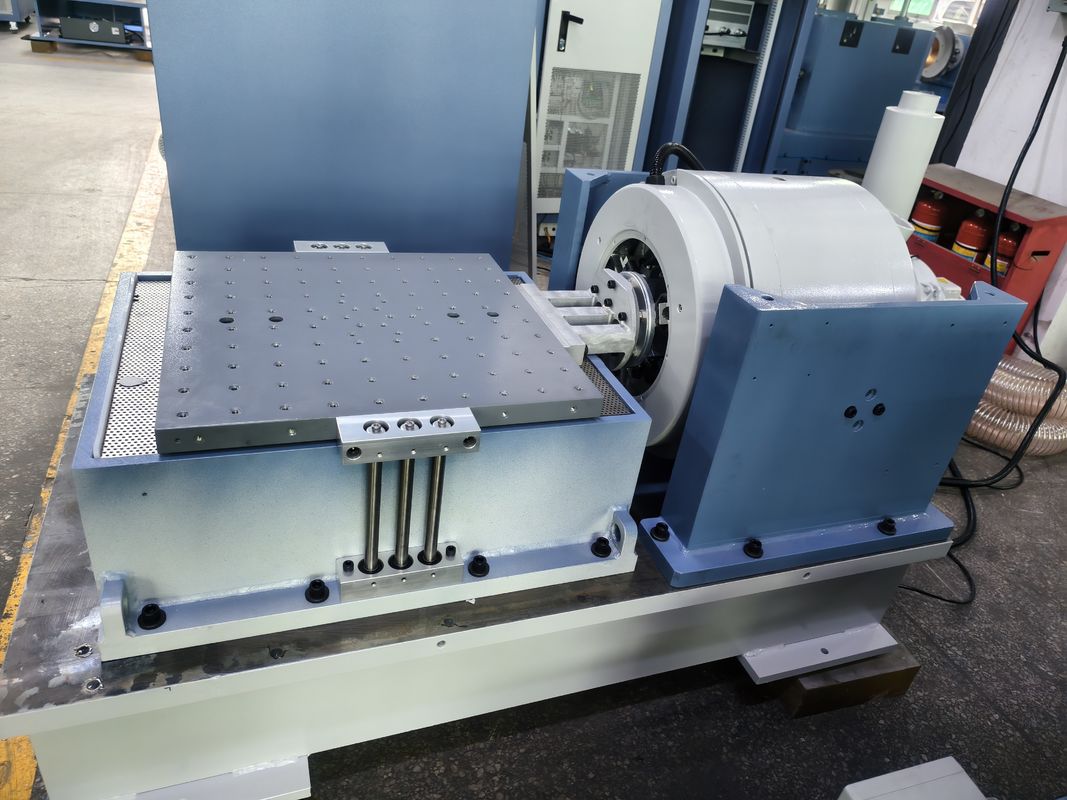

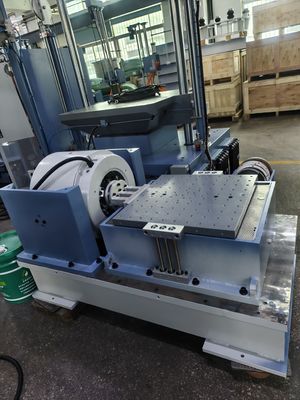

Des photos détaillées:



Systèmes de test de vibrations à 3 axes pour table vibrante pour la simulation routière de pièces automobiles 1
