| Spécifications du vibrateur |
| Crête sinusoïdale (Pk) |
700 Kgf crête (7,0 KN) |
| Aléatoire (RMS) |
700 Kgf r.ms (7,0 KN) @ISO5344 |
| Choc (Pk) |
1400 Kgf crête (14 KN) @6 ms |
| Spécification de la soufflante |
1～4000 Hz |
| Déplacement maximal (p-p) |
51 mm (2 pouces) |
| Vitesse maximale |
2 m/s |
| Accélération maximale |
Sinusoïdale : 100 g (980 m/s2) ; Aléatoire : 60 g (588 m/s2) |
| Support de charge vertical |
300 Kg |
|
Fréquence naturelle de la suspension du corps (axe de poussée)
< 2,5 Hz
|
Diamètre de l'induit |
| Ф230 mm |
Poids de l'induit |
| 7,0 Kg |
Fréquence de résonance fondamentale (table nue) |
|
3 500 Hz (nom.)±5 %
Fixation de la charge
|
Points (standard) |
|
16 x inserts M8
Densité de flux parasite
|
＜10 gauss |
| Dimensions du vibrateur |
300.N.M |
| Poids du vibrateur |
935 mm L x 720 mm P x 760 mm H |
| Spécifications de l'amplificateur de puissance |
LA7K |
| Capacité de sortie nominale7 kVA (110 V/70 A) |
| Rapport signal/bruit |
> 65 dB |
| Rendement de l'amplificateur |
≥ 90 % |
| Dimensions hors tout de l'amplificateur |
619 mm x 900 mm x 1 520 mm |
| Poids de l'amplificateur |
Environ 260 Kg |
| Protection d'interverrouillage |
● Tension d'entrée trop élevée/trop basse ● Défaut logique ● Surtension/surintensité de sortie ● Alimentation de commande ● Externe ● Pression d'huile du vibrateur ● Module O/T ● Température du vibrateur ● Course du vibrateur |
| Vibrateur |
contrôleur |
| Spécifications VCS5X-2Matériel2 canaux d'entrée analogiques, 1 canal d'entraînement |
| Taux d'échantillonnage de 102,4 kHz, plage de fréquences de 40 kHz, |
>120 dB de plage dynamique, ADC/DAC 24 bits, traitement DSP flottant centralisé 32 bits et conception à faible bruit, > 90 dB de plage dynamique de contrôle aléatoire, interface graphique du système d'exploitation Windows et connectivité Ethernet, interface graphique. -20~60℃ Température de fonctionnement Structure sans ventilateur pour réduire le bruit de fond.
Fonctions de contrôle
● Aléatoire de base, ● Sinusoïdale balayée, ● Choc classique,
|
| ● Recherche de résonance et maintien suivi (en option) |
Configuration PC :
● PC (processeur i3-3,6 GHz, 8 Go, 1 To, port Ethernet 1 000 Mbit/s et 4 ports USB/système d'exploitation Microsoft Windows 10)
|
| Accéléromètres de contrôle |
● Mode : LTE-B03A00 |
| Accéléromètre de charge haute sensibilité, câble à faible bruit de fiche coaxiale C M5 à fiche BNC, 1 à 8 kHz, 20 mV/g, Connexion latérale M5, Isolation de masse, -40℃ à 160℃ |
Spécifications de l'extenseur de tête
VT50CM
|
| MatériauAlliage de magnésium |
| Dimension |
600 mm x 600 mm |
| Masse effective en kg |
25 KG |
| Fréquence utilisable |
2 000 Hz |
| Spécification de la soufflante |
B402S |
| Puissance de la soufflante4 kW (5 CV) |
| Débit d'air/pression : |
0,33 m |
| 3 |
/s @0,0035 MpaDimensions de la soufflante600 mm L x 560 mm P x 1 470 mm H |
| Poids de la soufflante |
160 kg |
| Exigence environnementale du système |
Exigence d'alimentation |
| 380 VCA, 50 Hz, 3 Ph, 17,5 kVA |
| Température ambiante de fonctionnement |
0 à 40 degrés C |
| Fonctionnement continu du système |
pas moins de 8 heures aux valeurs nominales complètes |
| Humidité |
0 à 85 %, sans condensation |
| Exigence en air comprimé |
0,7 Mpa |

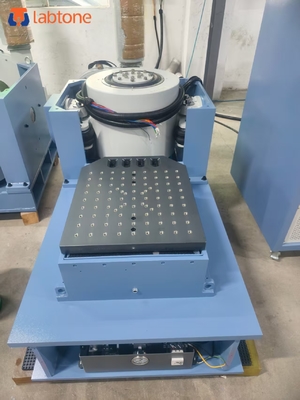

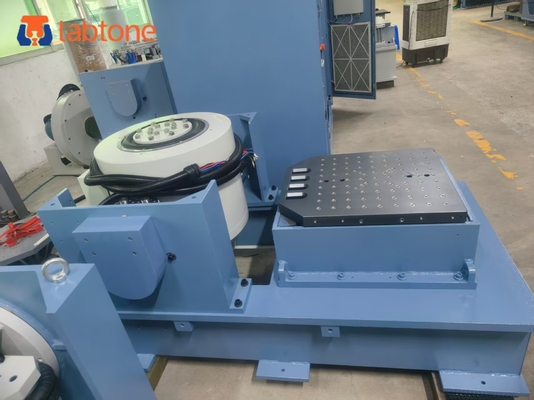

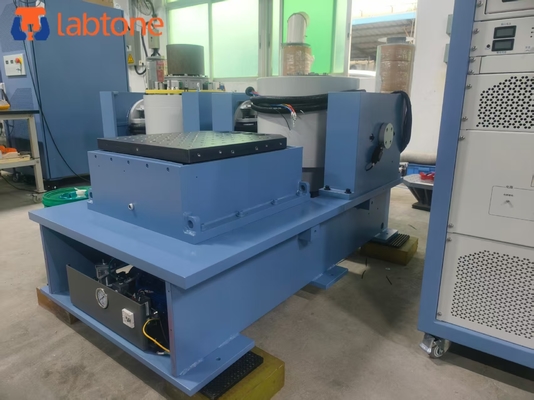

| Solutions d'essai de batteries de choc et de vibration |
Les batteries alimentent bon nombre des éléments qui permettent et remplissent notre vie quotidienne. À mesure que nos vies sont devenues moins attachées – les appareils sont certainement devenus plus efficaces – mais aussi – les batteries offrent désormais des densités énergétiques plus élevées. |
