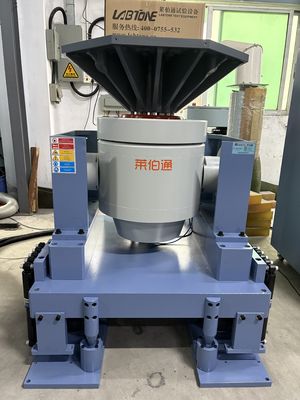

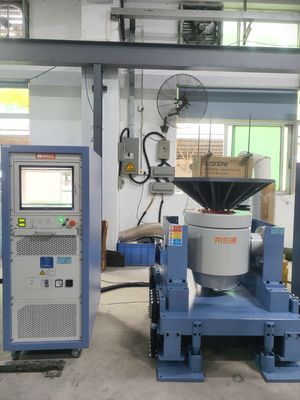

Les pièces de laboratoire électrodynamiques à vibration pour les pièces automobiles répondent aux normes MIL-STD, DIN, ISO, ASTM
Caractéristiques:
- Système de suspension robuste et guidage linéaire, capacité de charge élevée, bonnes fonctions de guidage, grande stabilité
- Airbag centre de charge a une haute rigidité statique et une faible rigidité dynamique, une forte capacité de charge, des performances parfaites sur la variation d'amplitude
- Commutation de puissance de classe D à haut rendement, courant de pointe 3-sigma, fournit une consommation d'énergie optimale et minimise les distorsions harmoniques
- Autodiagnostic rapide avec verrouillage de sécurité, fiabilité de sécurité élevée

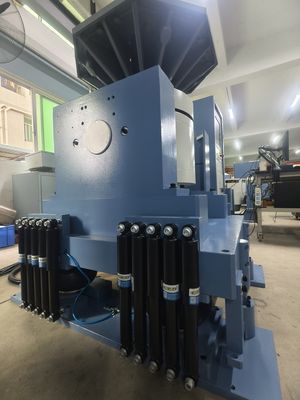

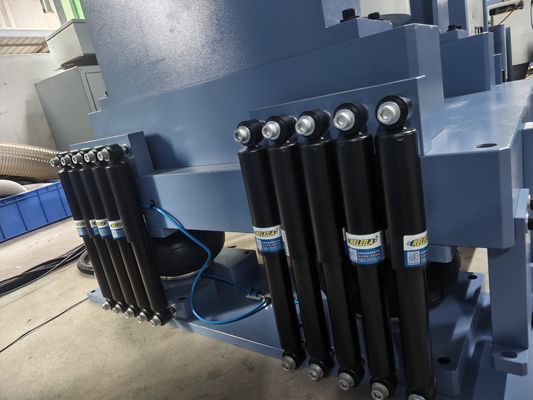

- Dispositif d'isolation contre les chocs des airbags pour la plateforme de vibration sans nécessité de fondation supplémentaire, reproduction parfaite de l'onde vibratoire et réduction de la transmission des vibrations
- Fournir une plateforme d'expansion horizontale et verticale pour différentes applications
- Opération simple du contrôleur
Les spécifications: EV203-EV220
| Modèle |
ÉV203 |
ÉV206 |
ÉV210 |
ÉV220 |
| Générateur de vibrations |
VG300/40 |
VG300/50 |
VG1000/50 Pour les véhicules à moteur électrique |
VG2000/50 |
| Fréquence ((Hz) |
2 à 2500 |
2 à 3 000 |
2 à 3 000 |
2 à 2500 |
| Force de sortie maximale (kg.f) |
300 |
600 |
1000 |
2000 |
| Max. déplacement (mmp-p) |
38 |
50 |
50 |
50 |
| Accélération maximale |
100 |
100 |
100 |
100 |
| Vélosité maximale ((cm/s) |
120 |
200 |
200 |
200 |
| Charge utile (kg) |
120 |
200 |
300 |
400 |
| Masse de l'armure (en kg) |
3 |
6 |
10 |
20 |
| Démétrage de l'armure ((mm) |
φ 150 |
φ200 |
φ240 |
φ320 |
| Méthode de refroidissement |
Refroidissement par air forcé |
| Poids du générateur de vibrations ((kg) |
460 |
920 |
1100 |
1600 |
| La taille du générateur de vibrations L*W*H(MM) |
750*555*670 |
800*600*710 |
845*685*840 |
1200*870*1100 |
| Amplificateur de puissance |
Amp3k |
Amp6k |
Ampère 12k |
Amp22k |
| Méthode de refroidissement |
Refroidissement par air forcé |
| Poids de l'amplificateur de puissance ((kg) |
250 |
320 |
350 |
500 |
| La valeur de l'amplificateur de puissance doit être supérieure ou égale à la valeur de l'amplificateur de puissance. |
800*550*1250 |
800*550*1250 |
800*550*1520 |
800*550*1520 |
Utilisation
Exigences |
AC380V à trois phases ± 10% 50 Hz |
| Capacité globale (KW) |
9 |
20 |
25 |
35 |
Normes applicables:Le produit doit être présenté dans un emballage de qualité supérieure.
Industrie concernée:
Pièces et systèmes automobiles ̇ essais de qualification
Assemblage électronique, tests d'équipements informatiques
Avionique et essais de matériel militaire
Épreuves de composants de satellite
Épreuves du produit et de l'emballage
Scénario général de dépistage du stress
Performance du shaker dynamique
Le niveau maximal d'accélération d'un vibrateur électromagnétique est déterminé par le courant maximal et l'état de charge.le déplacement de la pièce en mouvement est limité de manière à ce que l'accélération n'atteigne pas un niveau élevéLa fréquence de résonance de l'élément en mouvement est conçue pour être supérieure à la limite supérieure de la gamme de fréquences du secteur.
Sélection du modèle de shaker
Pour choisir un système d'essai de vibration approprié, le plus important est de connaître la force d'excitation requise pour effectuer le test de vibration.les données suivantes doivent être précisées::
- Fréquence (plage de fréquences)
- Accélération maximale
- Déplacement maximal
- Vitesse maximale
- Masse et fixation du spécimen
La fixation de l'échantillon est sélectionnée en fonction de la limite supérieure de la fréquence d'essai et de la taille de l'échantillon, soit une plateforme de dilatation verticale, soit une table de glissement horizontale.La masse de l'échantillon est nécessaire pour évaluer la force d'excitation requise pour l'essai de vibration.
Le service
Service de prévente
1) Consultation technique: méthode d'essai, planification et suggestion du laboratoire.
2) Sélection des équipements: schéma de sélection, FAQ.
3) Système d'essais sur les produits.
4)Communication avec les clients et rapport d'étape.
Service après-vente
1)Formation technique: fonctionnement de l'équipement, maintenance quotidienne, diagnostic et dépannage des défauts courants.
2)Services prévus sur place: détection des problèmes le plus rapidement possible afin d'éliminer les dangers liés aux équipements et aux activités humaines.Ceci afin d'assurer le fonctionnement stable et à long terme des équipements ainsi que la fourniture des dernières informations techniques..
3)Assistance technique: des services spéciaux payants sont fournis en fonction des besoins du client.
FAQ:
Comment connecter le matériel que vous testez à votre shaker?
Ils peuvent être coulés, ou de plus petits appareils usinés à partir de matières solides.
Comment contrôlez-vous les shakers?
Si nous cherchons des résonances dans le produit que nous testons, nous commandons au shaker de secouer le produit à une fréquence à la fois, mais de varier cette fréquence de test,pour le balayer sur une gamme de fréquencesMais de façon plus réaliste, nous commandons au shaker de vibrer au hasard et d'exciter toutes les résonances simultanément. Les commandes de commande vont dans le clavier d'un ordinateur spécialement programmé.
C'est quoi ces résonances?
Avez-vous déjà remarqué que le volant se déplace avec une amplitude de déplacement assez grande, plus grande que l'entrée de la colonne?Il y a une petite chance que dans quelques années ce fouet de la colonne de direction pourrait causer une défaillance de la fatigue de pliage.Quand nous secouons un instrument automobile ou un navire ou un véhicule terrestre, nous recherchons, par exemple, des parties de cartes de câblage imprimées (PWB) qui répondent avec un mouvement plus important que celui que nous saisissons.Cette flexion peut endommager le câblage PWB, il peut endommager les composants attachés, et il endommagera les connexions soudées entre les composants et le PWB.
