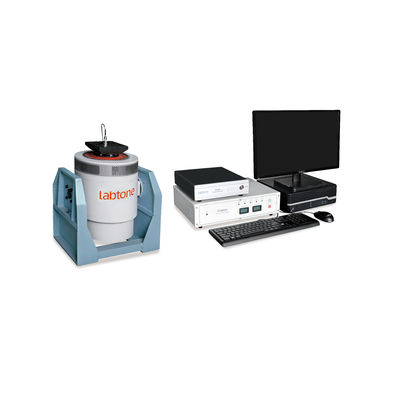

Système d'essai de vibrations de type miniature
Description
Avec un poids léger, un petit volume et une grande facilité de déplacement, la table vibrante standard de la série ET est largement utilisée pour l'étalonnage des capteurs d'accélération, les essais de vibrations, les essais de fatigue et les essais d'impédance mécanique des micro-pièces. En même temps, la série ET peut également être utilisée pour l'enseignement, la recherche scientifique et les laboratoires.
Application du produit
Système d'essai de vibrations de type miniature
Avec un poids léger, un petit volume et une grande facilité de déplacement, la table vibrante standard de la série ET est largement utilisée pour l'étalonnage des capteurs d'accélération, les essais de vibrations, les essais de fatigue et les essais d'impédance mécanique des micro-pièces. En même temps, la série ET peut également être utilisée pour l'enseignement, la recherche scientifique et les laboratoires.
L'essai de vibrations est un processus consistant à exciter ou à choquer une pièce ou un dispositif afin d'observer sa réaction dans un environnement réel. L'essai de vibrations est largement appliqué dans de nombreux domaines, allant des cartes de circuits imprimés, des avions, des navires, des fusées, des missiles, des automobiles, des appareils électroménagers et autres produits industriels.
Labtone peut vous proposer l'ensemble de la proposition de vibration et d'essai, et vous fournir les certificats de qualité des produits conformément aux normes nationales et internationales, notamment les normes GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC et ASTM.
Caractéristiques
- S'applique à l'étalonnage des vibromètres de haute précision, aux essais d'impédance mécanique, à l'analyse des vibrations de la source de vibration.
- S'applique aux essais de vibrations de diverses pièces petites et légères telles que les capteurs, les appareils électroniques, les machines électriques, etc.
- S'applique aux essais de base de l'ingénierie des vibrations des équipements éducatifs.
Configuration de l'équipement
| Article |
Configuration |
Qté. |
| 1. |
Vibrationvibreur |
|
| |
Vibreur ET30 |
1 ensemble |
| 2. |
Amplificateur de puissance numérique |
|
| |
Amplificateur de puissance PA502E |
1 ensemble |
| 4. |
Accessoires joints |
|
| |
ligne de connexion |
1 ensemble |
| |
Instructions d'utilisation, rapport d'inspection, certificat, manuel d'entretien, etc. |
1 ensemble |
| |
Outils spéciaux |
1 ensemble |
Spécification de la machine d'essai de vibrations :
| Electrodynamique vibreur |
| Force d'excitation sinusoïdale maximale |
55Kg.f crête (550N) |
| Gamme de fréquences |
5～5000Hz (Des fréquences plus élevées sont disponibles) |
| Déplacement maximal |
20 mm p-p |
| Vitesse maximale |
1,6 m/s |
| Accélération maximale |
30 G (300 m/s2) |
| Support de charge verticale |
20 kg |
| Diamètre de l'induit |
Ф120 mm |
| Poids de l'induit |
1,7 kg |
| Dimension hors tout |
445mm L x 333mm P x 203mm H |
| Poids du vibreur |
97 Kg |
| Type de refroidissement |
Refroidissement par air par ventilateur axial interne |
| PA501EFPowerAmplificateur |
| Puissance de sortie |
900 VA |
| Dimension de l'armoire de l'amplificateur |
430mm×200mm×500mm |
| Système de protection servo |
| Fonctions : |
FUSIBLE, OSC ZÉRO, SUR DÉPLACEMENT, SUR TENSION, SUR COURANT, SURCHAUFFE, EXT-DÉCLENCHEMENT, EXT-ARRÊT |
| Vcontrôleur de vibration |
| Configuration matérielle : |
Entrées à 2 canaux, sorties à 1 canal |
| Ordinateur de contrôle |
1 ensemble |
| Fonction |
Contrôle sinusoïdal, contrôle aléatoire
Langue : Anglais, Chinois
|
| Système d'exploitation |
Microsoft Windows 7/8/10 |
| Capteur d'accélérationLAB |
Gamme de fréquences : 1-12KHz
Sensibilité : 30 ±10 pC/g
Plage de température : -40℃ à 160℃
|
| Agrandisseur de tête VT40CM |
| Taille de la table |
400x400mm |
| Matériau |
Alliage de magnésium |
| Fréquence |
Jusqu'à 2000Hz |
| Exigences électriques : |
| Alimentation électrique |
AC 220V±10%, 50/60Hz, Monophasé, 900VA |
| Exigences environnementales |
Température : 0～40ºC
Humidité relative : 0～80 %, sans condensation
|
Services de la machine d'essai de vibrations
Pré-ventes :
- Consultation technique : méthode d'essai, planification et suggestion de laboratoire.
- Sélection de l'équipement : schéma de sélection, FAQ.
- Schéma d'essai du produit.
En vente :
- Communication client et rapport d'avancement.
- Conseils pour la préparation de la pré-installation, la mise en service de l'équipement et l'essai.
- Étalonnage (lorsque la vérification d'un tiers est requise).
.
Service après-vente
- Formation à l'installation de la machine, formation à l'utilisation de la machine.
- Ingénieurs disponibles pour l'entretien des machines à l'étranger.
