Détails sur le produit:
|
| Nom: | Système de test aléatoire de vibration de norme d'ISTA 3A pour l'inspection de qualité du produit | Sinus: | 1000kg.f (10kN) |
|---|---|---|---|
| Le choc: | 2000kg.f (20kN) | Amplitude: | 51 mm |
| Max Velocity: | 2.0m/s | Méthode de refroidissement: | Refroidissement par l'air |
| Mettre en évidence: | Services d'essai de vibration,Système de dispositif trembleur de vibration |
||
Système de secouage par vibration Définition
Un ensemble complet de systèmes d'essai des vibrations est composé d'un shaker, d'un amplificateur de puissance et d'un système de contrôle de mesure des vibrations.En fonction des normes nationales et internationales pertinentes (telles que MIL-STD), DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.) pour fournir un soutien technique à l'établissement de l'inspection de la qualité des produits
Système d'essai des vibrations Applications:
Automobile,électronique,aérospatiale,navires,télécommunications,optoélectronique,instrument,etc.
Le système d'essai des vibrations électromagnétiques de la série EV est spécialement conçu pour répondre aux besoins de fonctionnement à long terme.Les vibrations verticales et horizontales peuvent être obtenues par l'installation d'une base résistante aux vibrationsLa plateforme standard est équipée d'un dispositif d'isolation contre les chocs des airbags à haut rendement, de sorte que les vibrations transmises au bâtiment peuvent être minimisées.dans la plupart des cas, il n'est pas nécessaire d'ajouter un fondement

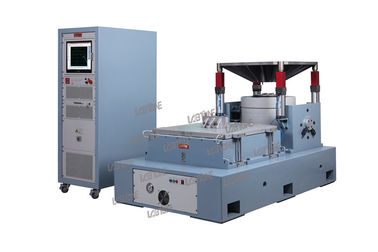

Système de secouage par vibrationConfiguration de l'équipement
| Nom de l'article | Configuration | Je suis désolée. |
| 1. | Échafaudage combiné | |
| A11T24 (y compris le régulateur de centralisation pneumatique) | 1 série | |
| B402 souffleur (y compris le silencieux et le conduit) | 1 série | |
| Expansionneur de tête VT80CM | 1 série | |
| 2. | Amplificateur de puissance | |
| LA10K Amplificateur de puissance (y compris l'alimentation en champ) | 1 série | |
| 3. | Contrôleur de shaker | 1 série |
VCS5X-02 contrôleur de secoueur (Matériel: 2 entrées / 1 entraînement. | 1 série | |
| Accéléromètres LTE-C02A01 (y compris le câble BNC-M5 à faible bruit de 7 m de long) | 2 séries | |
| Ordinateur(y compris clavier, souris et écran) | 0 ensemble | |
| 4 | Manuel de fonctionnement | 1 série |
| 5 | Une- Des cessories | 1 série |
| Outils de maintenance | 1 série | |
| Pièces de rechange standard | 1 série |
Système de secouage par vibration Spécification:
| Spécifications du shakerVG1000 à 76 | |
| Période de pointe (Pk) | Le débit maximal est de 1100 kg.f (11KN) |
| Résultats aléatoires | Les mesures de sécurité doivent être appliquées conformément à l'annexe I. |
| Choc (Pk) | Le débit maximal de 2200 kg/h (22KN) @6 ms |
| Fréquence utilisable | 1 ‰ 3000 Hz |
| Le déplacement maximal (p-p) | 76 mm (3 pouces) d'intermittence, 51 mm (2 pouces) continue |
| Max. vitesse | 2.0 m/s |
| Accélération maximale | Sine: 85G; aléatoire: 60G |
| Soutien à la charge verticale | 300 kg ou plus |
Suspension du corps naturelle | Moins de 2,5 Hz |
| Diamètre de l'armure | F240 mm |
| Poids de l'armure | 13 kg |
| Force partielle admissible | 350.N.M. |
Résonance fondamentale | 2,500 Hz (nom.) +/- 5% |
Accrochage de charge | 16 M10 en acier inoxydable |
| Densité du flux de fuite | < 10 gauss |
| Force partielle admissible | 500.N.M. |
| Dimensions du shaker | Pour les appareils à commande numérique, le numéro de série est le numéro de série de l'appareil. |
| Poids du shaker | Environ 1000 kg. |
| Spécifications de l'amplificateur de puissanceLe montant de la garantie | |
| Capacité de production nominale | 12 KVA |
| Ratio signal/bruit | Plus de 65 dB |
| Efficacité des amplificateurs | Plus de 90% |
| Dimensions globales de l'amplificateur | 940 mmL × 715 mmD × 780 mmH |
| Poids de l'amplificateur | Environ 400 kg. |
| Protection contre le verrouillage | ●Input sur/sous tension ●Faute logique ●Output sur tension/courant ●Puissance de commande ●Externe ●Pression d'huile du shaker ●Module O/T ●Température du shaker ●Voyage du shaker |
Taille ((mm): 300 x 300-1500 x 1500
Matériau:Aluminium/magnésium

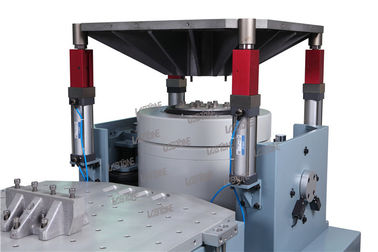

La plateforme d'expansion est en alliage de magnésium pour fournir une expansion de l'armature.La microstructure spécifique assure un amortissement raisonnable des vibrations et minimise le facteur d'amplification de la résonance à haute fréquence.
Matériau:Aluminium/magnésium
Selon la demande réelle du client, nous pouvons offrir différentes formes du luminaire, telles que carré en trois dimensions, forme L et T.
1) Le système de suspension robuste et le guidage linéaire du mouvement, une forte capacité de charge, de bonnes fonctions de guidage, une grande stabilité.
2) Airbag centre de charge avec une rigidité statique élevée et une faible rigidité dynamique, une forte capacité de charge, des performances parfaites sur la variation d'amplitude.
3) Commutation de puissance de classe D à haut rendement, courant de pointe 3-sigma, faible consommation d'énergie et distorsion harmonique minimale.
4) Autodiagnostic rapide avec verrouillage de sécurité, fiabilité de sécurité élevée
5) Dispositif d'isolation contre les chocs des airbags pour plateforme de vibration sans nécessité de fondation supplémentaire, reproduction parfaite de l'onde vibratoire et réduction de la transmission des vibrations
6) Plateformes d'expansion horizontales et verticales pour différentes applications
7) Fonctionnement simple du contrôleur
* Consultation technique: méthode d'essai, planification du laboratoire et suggestions.
* Sélection des équipements: schéma de sélection, FAQ.
* Visitez notre usine.
* Formation à l'installation et à l'utilisation de la machine.
* Ingénieurs disponibles pour l'entretien des machines à l'étranger.
