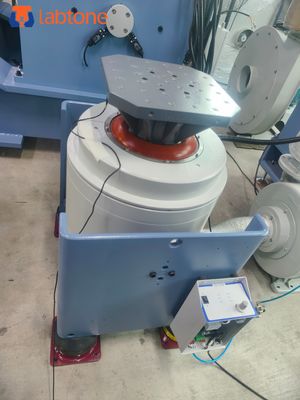

Systèmes d'essai de vibration à 3 axes, table des shakers pour la simulation routière des pièces automobiles

Systèmes d'essai de vibration à 3 axes, table des shakers pour la simulation routière des pièces automobiles
Systèmes d'essai de vibration à 3 axes, table des shakers pour la simulation routière des pièces automobiles Systèmes d'essai de vibration à 3 axes, table des shakers pour la simulation routière des pièces automobiles Systèmes d'essai de vibration à 3 axes, table des shakers pour la simulation routière des pièces automobiles

Image Grand :  Systèmes d'essai de vibration à 3 axes, table des shakers pour la simulation routière des pièces automobiles

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: LABTONE
Certification: CE, ISO
Numéro de modèle: ÉV203
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: négociable
Détails d'emballage: International wooden case
Délai de livraison: 45 jours ouvrables
Capacité d'approvisionnement: 15 séries par mois
Contact

Systèmes d'essai de vibration à 3 axes, table des shakers pour la simulation routière des pièces automobiles

description de
Force maximale de sortie:: 300Kgf Max. déplacement:: 50 mm (3 pouces)
Charge utile:: 120KG Diamètre de l'armature :: ￠150 mm
alimentation électrique:: C.A. 380V/50Hz triphasés Plage de fréquence:: 2-2500
Accélération maximale:: 100g Max. vitesse:: 120 m/s
Highlight:: véquipement d'essai d'emballage, équipement de laboratoire de vibration
Mettre en évidence:

Système d'essai des vibrations sur trois axes

,

table à vibrations automobile

,

équipement d'essai de simulation routière

Introduction



Le test de vibration est un processus d'excitation ou de choc d'une partie ou d'un dispositif pour observer sa réaction dans un environnement réel. Le test de vibration est largement appliqué dans de nombreux domaines, allant des cartes de circuits imprimés, des avions, des navires, des fusées, des missiles, des automobiles, des appareils électroménagers et d'autres produits industriels.



Labtone peut vous proposer l'ensemble de la proposition de vibration et de test, et vous fournir les certificats de qualité des produits conformément aux normes nationales et internationales, notamment les normes GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC et ASTM.



Paramètres techniques pour EV203



Paramètres de VG300-40 électrodynamique secoueur
Force d'excitation sinusoïdale maximale 300Kgf crête (3KN)
Force d'excitation aléatoire maximale 300Kgf r.ms (3KN)
Force d'excitation de choc maximale 600Kgf crête (6KN)
Gamme de fréquences 2～2500Hz
Déplacement maximal 38 mm p-p
Vitesse maximale 1,8 m/s
Accélération maximale 100G (980 m/s2)
Charge maximale (sinusoïdale) F=M.A
5G (49 m/s2) 10G (98 m/s2) 20G (196 m/s2) 30G (294 m/s2)
57kg 27kg 12kg 7kg
Charge effective 120 kg
Fréquence d'isolation des vibrations 2,5 Hz
Diamètre de l'induit Ф150 mm
Masse de l'induit 3kg
Vis de table 13×M8
Fuite de flux ＜10gauss
Moment excentrique admissible 300N.m
Dimensions du secoueur 800×565×670 mm
Poids Environ 480Kg
Amp3Amplificateur de puissance à commutateur numérique K
Puissance de sortie 4KVA
Tension de sortie 100V
Courant de sortie 30A
Rendement de l'amplificateur ≥90%
Fréquence de commutation 116KHz
Rapport signal/bruit ≥65dB
Bruit ≤70dB
Dimension de l'amplificateur 880 × 590 × 1125 mm
Système de protection servo
Fonctions : Température, pression d'air, dépassement de déplacement, surtension, surintensité, sous-tension d'entrée, défaut externe, alimentation de commande, défaut logique, perte de phase d'entrée, etc.
Contrôleur de vibration numérique
Configuration matérielle : Entrée à 2 canaux, sortie à 1 canal
Ordinateur de contrôle 1 ensemble





Caractéristiques:

  • Solidité du système de suspension et guidage de mouvement linéaire, forte capacité de charge, bonnes fonctions de guidage, haute stabilité.
  • Performance parfaite sur la variation d'amplitude.
  • Haut rendement sur la conversion de puissance de classe D, courant de crête 3 - Sigma, fournir l'optimisation de la consommation d'énergie et la distorsion harmonique minimale.
  • Diagnostics d'auto-test rapides et protection en chaîne, haute sécurité et fiabilité
  • Le dispositif d'amortissement d'isolation par coussin gonflable réalise la table vibrante sans avoir besoin de fondation spéciale. Reproduction parfaite de la forme d'onde de vibration et réduction de la transmission des vibrations
  • Différentes applications sur les tables verticales et horizontales.
  • Fonctionnement simple pour le contrôleur.



Principe de fonctionnement :



Systèmes d'essai de vibration à 3 axes, table des shakers pour la simulation routière des pièces automobiles 0





Spécifications : EV203-EV220



Modèle EV203 EV206 EV210 EV220
Générateur de vibrations VG300/40 VG300/50 VG1000/50 VG2000/50
Fréquence (Hz) 2-2500 2-3000 2-3000 2-2500
Force d'excitation maximale (kgf) 300 600 1000 2000
Déplacement maximal (mmp-p) 38 50 50 50
Accélération maximale (g) 100 100 100 100
Vitesse maximale (cm/s) 120 200 200 200
Charge utile (kg) 120 200 300 400
Masse de l'induit (kg) 3 6 10 20
Diamètre de l'induit (mm) φ150 φ200 φ240 φ320
Méthode de refroidissement Refroidissement par air forcé
Poids du générateur de vibrations (kg) 460 920 1100 1600
Dimension du générateur de vibrations L*W*H(MM) 750*555*670 800*600*710 845*685*840 1200*870*1100
Amplificateur de puissance Amp3k Amp6k Amp12k Amp22k
Méthode de refroidissement Refroidissement par air forcé
Poids de l'amplificateur de puissance (kg) 250 320 350 500
Dimension de l'amplificateur de puissance L*W*H(MM) 800*550*1250 800*550*1250 800*550*1520 800*550*1520
Utilité
Exigences		 Triphasé AC380V ±10% 50Hz
Capacité globale (KW) 9 20 25 35





Services à la clientèle



Préventes :

  • Consultation technique : méthode d'essai, planification et suggestion de laboratoire.
  • Sélection d'équipement : schéma de sélection, FAQ.
  • Schéma d'essai du produit.

En vente :

  • Communication client et rapport d'avancement.
  • Conseils pour la préparation de la pré-installation, la mise en service de l'équipement et l'essai.
  • Étalonnage (lorsque la vérification d'un tiers est requise).

Après-vente :

  • Formation technique : fonctionnement de l'équipement, maintenance quotidienne, diagnostic et dépannage des pannes courantes.
  • Service sur site programmé : Détection des problèmes dès que possible afin d'éliminer les risques liés à l'équipement et aux activités humaines. Ceci afin d'assurer un fonctionnement stable et à long terme de l'équipement ainsi que la fourniture des dernières informations techniques.
  • Support technique : des services payants spéciaux sont fournis en fonction des besoins du client.

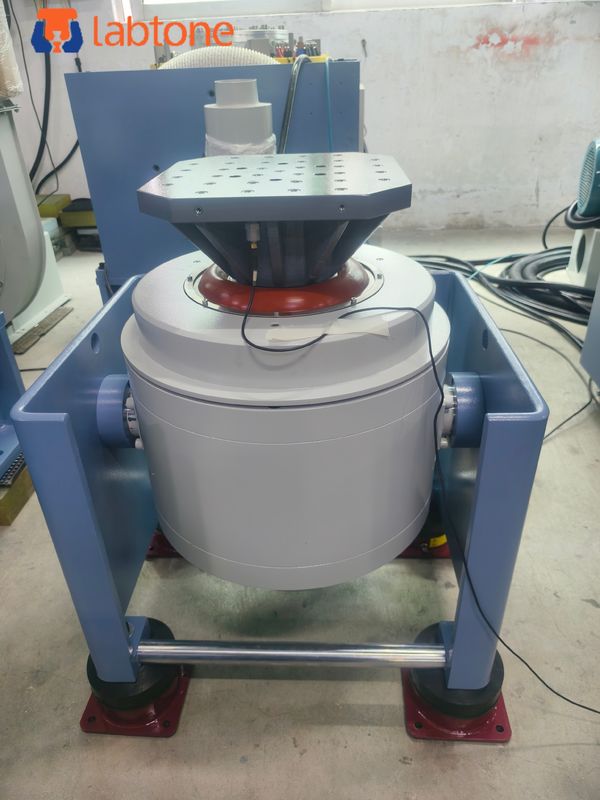

Images détaillées :



Systèmes d'essai de vibration à 3 axes, table des shakers pour la simulation routière des pièces automobiles 1
