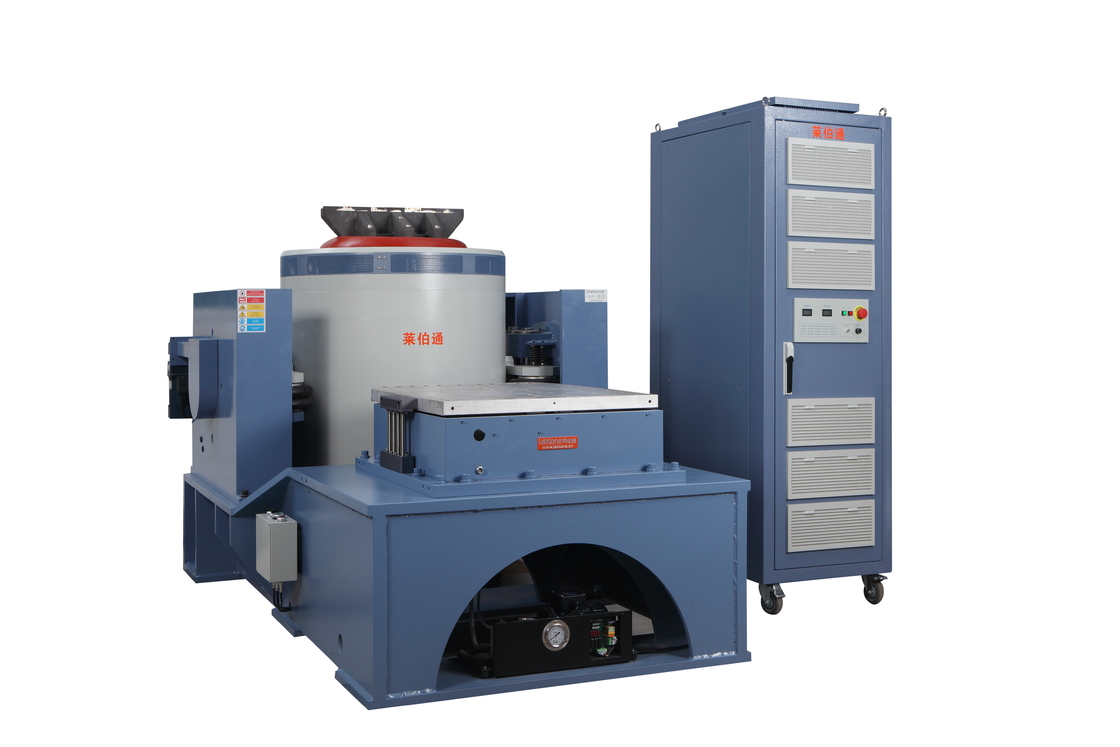

Random Vibration Test Machine For Aerospace Meet NASA-STD-7001A

Random Vibration Test Machine For Aerospace Meet NASA-STD-7001A
Random Vibration Test Machine For Aerospace Meet NASA-STD-7001A Random Vibration Test Machine For Aerospace Meet NASA-STD-7001A Random Vibration Test Machine For Aerospace Meet NASA-STD-7001A

Image Grand :  Random Vibration Test Machine For Aerospace Meet NASA-STD-7001A

Détails sur le produit:
Lieu d'origine: Dongguan, Chine
Nom de marque: LABTONE
Certification: CE, ISO
Numéro de modèle: EV222
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: négociable
Détails d'emballage: Caisse de contreplaqué avec l'emballage de vide
Délai de livraison: 30-35 jours ouvrables
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 15 ensembles par mois
Contact

Random Vibration Test Machine For Aerospace Meet NASA-STD-7001A

description de
Force sinusoïdale :: 2400kg.f (24kN) Force de choc :: 4400Kg.f en pointe (44KN)
Force aléatoire:: 2200Kg.f rms (22KN) Vitesse maximale:: 2,0 m / s
Déplacement :: 51 mm Charge utile:: 400 kg
Souligner:: équipement d'essai de vibration, système de vibration électrodynamique, équipement d'essai d
Mettre en évidence:

random vibration test machine aerospace

,

vibration test system NASA-STD-7001A

,

vibration test machine with warranty

Vibration Test System Description



A complete set of vibration testing system is composed of the shaker, power amplifier and vibration measuring control system, in accordance with the relevant national and international standards (such as MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.) to provide technical support for establishing product quality inspection





Item Configuration Qty.
A Vibration shaker
  A11S24 shaker ((including Pneumatic Centering Controller) 1 set
  B402S blower (including silencer and Duct ) 1 set
  Horizontal slip table HG50M 1 set
  Head Expander VT50CM 1 set
B Power Amplifier
  LA10K power amplifier(including Field power supply) 1 set
C.

Vibration Controller-Vcs-2

(Including Hardware and Control Functions Program software CDS


  Accelerometer (Including Length 7m low noise BNC-M5 cable) 1 set
  Computer(Including keyboard, mouse and monitor) 0 set
D

Documentation

Operation Manual, Test Report, Packing List

 1 set
E Accessories
  Maintenance Tools 1 set
  Standard Spare Parts 1 set




Features

  1. Rugged suspension system and linear motion guiding, strong carrying capacity, good guiding functions, high stability.
  2. Load center airbag with high static stiffness and low dynamic stiffness, strong carrying capacity, perfect performance on amplitude variation. low power consumption and minimum.
  3. High efficiency D class power switching, 3-sigma peak current, harmonic distrotion.
  4. Quick self-diagnosis with safety interlock, high safety reliability.
  5. Airbag shock isolation device for vibration platform without the need of additional. foundation, perfect reprodution of vibrational wave and reduction in vibration transmittance.
  6. Horizontal and vertical expansion platforms for different applications.
  7. Simple controller operation.

Electrodynamic Shaker Specification



Shaker Specifications A20S34
Peak Sine (Pk) 2400Kg.f peak (24KN)
Random (RMS) 2200Kg.f rms (22KN) @ISO5344
Shock (Pk) 4400Kg.f peak (44KN) @6ms
Usable Frequency DC～3000Hz
Maximum Displacement (p-p) 51mm (2inch)
Max. velocity 2m/s
Max. acceleration Sine:100g (980 m/s2)；Random: 60g (588 m/s2)
Vertical Load Support 300 kg

Body Suspension Natural

Frequency (Thrust Axis)

 Less than 2.5 Hz
Armature Diameter Ф340 mm
Armature Weight About 24kg

Fundamental Resonance

Frequency (Bare table)

 2,600 Hz (nom.) +/- 5%

Load Attachment

Points (Standard)

 21stainless steel M10 Inserts
Stray Flux Density ＜10gauss
Allowable partial force 500.N.M
Shaker dimensions 1190mmL×860mmD×1060mmH
Weight of Shaker About 1900Kg
Power Amplifier Specifications LA20KL
Rated Output Capacity 22KVA
Signal to Noise Ratio Greater than 65 dB
Amplifier Efficiency Greater than 90%
Amplifier Overall Dimensions 650mmL×920mmD×1780mmH

Head Expanders



Size(mm): 300 x 300-1500x1500

Material: Aluminium /Magnesium

The expansion platform is made of magnesium alloy to provide expansion for the armature. With Reasonable and scientific design, the platform can achieve a testing frequency of 2 kHz. Specific microstructure provides reasonable vibration damping, and minimizes the amplification factor of high frequency resonance.



Fixture / Cube



Material: Aluminium /Magnesium
According to the customer's actual demand, we can offer different shapes of fixture, such as three-dimensional square,L, and T shape.



Pre-Sales Service

* Technical consultation: test method, laboratory planning and suggestion.

* Equipment selection: selection scheme, FAQ.

* View our Factory.



After-Sales Service

* Training how to install the machine, training how to use the machine.

* Engineers available to service machinery overseas.



Picture details:

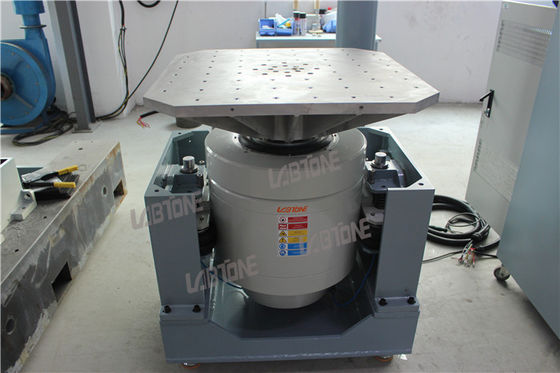

Random Vibration Test Machine For Aerospace Meet NASA-STD-7001A 0

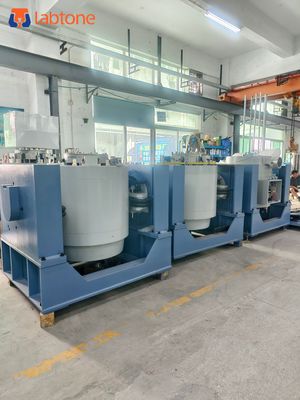

Random Vibration Test Machine For Aerospace Meet NASA-STD-7001A 1
