Système d'essai de vibrations aléatoires ISTA pour les tests de sécurité des batteries de véhicules électriques UL2580 Conforme à ISTA

Système d'essai de vibrations aléatoires ISTA pour les tests de sécurité des batteries de véhicules électriques UL2580 Conforme à ISTA
ISTA Random Vibration Test System For UL2580 EV Battery Pack Safety Testing Meet ISTA
Système d'essai de vibrations aléatoires ISTA pour les tests de sécurité des batteries de véhicules électriques UL2580 Conforme à ISTA Système d'essai de vibrations aléatoires ISTA pour les tests de sécurité des batteries de véhicules électriques UL2580 Conforme à ISTA Système d'essai de vibrations aléatoires ISTA pour les tests de sécurité des batteries de véhicules électriques UL2580 Conforme à ISTA Système d'essai de vibrations aléatoires ISTA pour les tests de sécurité des batteries de véhicules électriques UL2580 Conforme à ISTA

Image Grand :  Système d'essai de vibrations aléatoires ISTA pour les tests de sécurité des batteries de véhicules électriques UL2580 Conforme à ISTA

Détails sur le produit:
Lieu d'origine: Dongguan, Chine
Nom de marque: LABTONE
Certification: CE, ISO
Numéro de modèle: EV222
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: négociable
Détails d'emballage: Caisse de contreplaqué avec l'emballage de vide
Délai de livraison: 30-35 jours ouvrables
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 15 ensembles par mois
Contact

Système d'essai de vibrations aléatoires ISTA pour les tests de sécurité des batteries de véhicules électriques UL2580 Conforme à ISTA

description de
Force sinusoïdale :: 2400kg.f (24kN) Force de choc :: 4400Kg.f en pointe (44KN)
Force aléatoire:: 2200Kg.f rms (22KN) Vitesse maximale:: 2,0 m / s
Déplacement :: 51 mm Charge utile:: 400 kg
Souligner:: Équipement de test de vibration triphasé, système de test de vibration électrodynamique, système de
Mettre en évidence:

Système d'essai de vibrations ISTA pour batteries de véhicules électriques

,

Système d'essai de vibrations conforme à la norme UL2580

,

Système d'essai de vibrations aléatoires pour blocs-batteries

Système d'essai de vibrations Description



Un ensemble complet de système d'essai de vibrations est composé du vibrateur, de l'amplificateur de puissance et du système de contrôle de mesure des vibrations, conformément aux normes nationales et internationales pertinentes (telles que MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.) pour fournir un support technique pour l'établissement de l'inspection de la qualité des produits.





Article Configuration Qté.
A Vibrateur
  Vibrateur A11S24 ((y compris le contrôleur de centrage pneumatique) 1 ensemble
  Souffleur B402S (y compris le silencieux et le conduit) 1 ensemble
  Table coulissante horizontale HG50M 1 ensemble
  Élargisseur de tête VT50CM 1 ensemble
B Amplificateur de puissance
  Amplificateur de puissance LA10K (y compris l'alimentation sur site) 1 ensemble
C.

Contrôleur de vibrations-Vcs-2

(Y compris le logiciel de programme des fonctions matérielles et de contrôle CDS


  Accéléromètre (y compris un câble BNC-M5 à faible bruit de 7 m de long) 1 ensemble
  Ordinateur(Y compris le clavier, la souris et le moniteur) 0 ensemble
D

Documentation

Manuel d'utilisation, rapport d'essai, liste de colisage

 1 ensemble
E Accessoires
  Outils de maintenance 1 ensemble
  Pièces de rechange standard 1 ensemble




Caractéristiques

  1. Système de suspension robuste et guidage de mouvement linéaire, forte capacité de charge, bonnes fonctions de guidage, haute stabilité.
  2. Coussin gonflable central de charge avec une rigidité statique élevée et une faible rigidité dynamique, forte capacité de charge, performances parfaites sur la variation d'amplitude. faible consommation d'énergie et minimum.
  3. Commutation de puissance de classe D à haut rendement, courant de crête à 3 sigma, distorsion harmonique.
  4. Auto-diagnostic rapide avec verrouillage de sécurité, haute fiabilité de sécurité.
  5. Dispositif d'isolation des chocs par coussin gonflable pour la plate-forme de vibration sans avoir besoin de fondation supplémentaire, reproduction parfaite de l'onde vibratoire et réduction de la transmission des vibrations.
  6. Plateformes d'extension horizontales et verticales pour différentes applications.
  7. Fonctionnement simple du contrôleur.

Spécification du vibrateur électrodynamique



Spécifications du vibrateurA20S34
Sinus crête (Pk) 2400Kg.f crête (24KN)
Aléatoire (RMS) 2200Kg.f rms (22KN) @ISO5344
Choc (Pk) 4400Kg.f crête (44KN) @6ms
Fréquence utilisable DC～3000Hz
Déplacement maximum (p-p) 51mm (2 pouces)
Vitesse maximale 2m/s
Accélération maximale Sinus : 100g (980 m/s2)；Aléatoire : 60g (588 m/s2)
Support de charge vertical 300 kg

Suspension du corps Naturel

Fréquence (Axe de poussée)

 Moins de 2,5 Hz
Diamètre de l'induit Ф340 mm
Poids de l'induit Environ 24 kg

Résonance fondamentale

Fréquence (Table nue)

 2 600 Hz (nom.) +/- 5%

Fixation de charge

Points (Standard)

 21 inserts M10 en acier inoxydable
Densité de flux parasite ＜10 gauss
Force partielle admissible 500.N.M
Dimensions du vibrateur 1190mmL×860mmP×1060mmH
Poids du vibrateur Environ 1900Kg
Spécifications de l'amplificateur de puissanceLA20KL
Capacité de sortie nominale 22KVA
Rapport signal/bruit Supérieur à 65 dB
Rendement de l'amplificateur Supérieur à 90%
Dimensions hors tout de l'amplificateur 650mmL×920mmP×1780mmH

Élargisseurs de tête



Taille (mm) : 300 x 300-1500x1500

Matériau :Aluminium / Magnésium

La plate-forme d'extension est fabriquée en alliage de magnésium pour fournir une extension pour l'induit. Avec une conception raisonnable et scientifique, la plate-forme peut atteindre une fréquence d'essai de 2 kHz. La microstructure spécifique fournit un amortissement raisonnable des vibrations et minimise le facteur d'amplification de la résonance haute fréquence.



Fixation / Cube



Matériau :Aluminium / Magnésium
Selon la demande réelle du client, nous pouvons offrir différentes formes de fixation, telles que la forme tridimensionnelle carrée, L et T.



Service avant-vente

* Consultation technique : méthode d'essai, planification et suggestion de laboratoire.

* Sélection de l'équipement : schéma de sélection, FAQ.

* Visitez notre usine.



Service après-vente

* Formation sur l'installation de la machine, formation sur l'utilisation de la machine.

* Ingénieurs disponibles pour l'entretien des machines à l'étranger.



Détails de l'image :

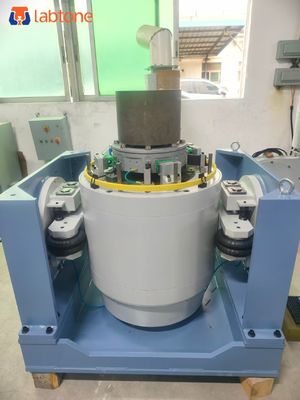

Système d'essai de vibrations aléatoires ISTA pour les tests de sécurité des batteries de véhicules électriques UL2580 Conforme à ISTA 0

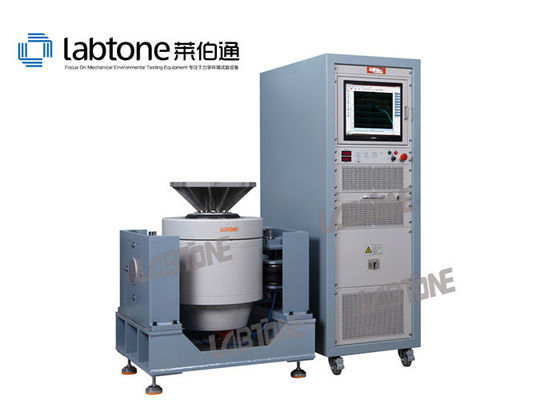

Système d'essai de vibrations aléatoires ISTA pour les tests de sécurité des batteries de véhicules électriques UL2580 Conforme à ISTA 1

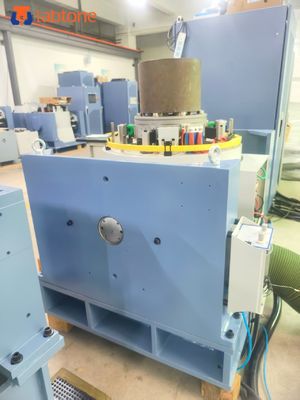

Système d'essai de vibrations aléatoires ISTA pour les tests de sécurité des batteries de véhicules électriques UL2580 Conforme à ISTA 2
