Conformité du système de vibration électrodynamique 22KN à la norme CEI 60068-2-27:2008

Conformité du système de vibration électrodynamique 22KN à la norme CEI 60068-2-27:2008
Conformité du système de vibration électrodynamique 22KN à la norme CEI 60068-2-27:2008 Conformité du système de vibration électrodynamique 22KN à la norme CEI 60068-2-27:2008 Conformité du système de vibration électrodynamique 22KN à la norme CEI 60068-2-27:2008

Image Grand :  Conformité du système de vibration électrodynamique 22KN à la norme CEI 60068-2-27:2008

Détails sur le produit:
Lieu d'origine: CHINE
Nom de marque: LABTONE
Certification: CE,ISO
Numéro de modèle: EV222
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Détails d'emballage: Caisse en bois internationale
Délai de livraison: 45 jours ouvrables
Contact

Conformité du système de vibration électrodynamique 22KN à la norme CEI 60068-2-27:2008

description de
force sinusoïdale: 2400kg.f (24kN) Force aléatoire: 2200kg.f (22kN)
Choc Froce: 4400kg.f (44kN) Déplacement: 51 mm
Accélération maximale: 100g Charge utile: 400 kg
Max.Velocity: 2,0 m / s Nom: Système électrodynamique de vibration de 22 kN conforme à la norme IEC60068-2-27:2008
Mettre en évidence:

Secoueur de vibration électrodynamique 22KN

,

Système d'essai de vibration CEI 60068-2-27

,

secoueur électrodynamique avec garantie

Système électrodynamique de vibration de 22 kN conforme à la norme IEC60068-2-27:2008





Diagramme de bloc principal de l'équipement

Un système d'essai de vibration est constitué de quatre composants principaux (voir figure A-1):

  • - Le shaker
  • Amplificateur de puissance
  • Souffleur de refroidissement
  • Système de mesure et de contrôle
    • Accéléromètres et câbles
    • Amplificateur de charge, selon le type d'accéléromètre.
    • Système de contrôle, parfois comprenant un logiciel d'analyse de données

Configuration de l'équipement



Nom de l'article Configuration Je suis désolée.
1) Vibratrice
  A20S34 (compris le contrôleur de centralisation pneumatique) 1 série
  Souffleur B752S (y compris le silencieux et le conduit) 1 série
  Expansionneur de tête VT80CM 1 série
  Table à glisser horizontale HG80M 1 série
2) Amplificateur de puissance
  LA20K Amplificateur de puissance (y compris l'alimentation en champ) 1 série
3) Les produits

Contrôleur de vibration.Je vous en prie.02

(y compris les fonctions matérielles et de contrôle)


  Accéléromètre (y compris le câble BNC-M5 à faible bruit de 7 m de longueur) 2 séries
  Ordinateur(y compris clavier, souris et écran) 0 séries
4) Les produits

Documentation

Manuel d'utilisation, liste d'emballage

 1 série
5) Les produits Une- Des cessories
  Outils de maintenance 1 série
  Pièces de rechange standard 1 série




Spécification



Spécifications du shaker
Période de pointe (Pk) 2400Kg.f de haut (24KN)
Résultats aléatoires Le nombre d'unités d'équipement doit être supérieur ou égal à:
Choc (Pk) Le niveau de charge maximal est de 4400 kg.f (44KN) @6 ms
Fréquence utilisable DC ≈ 3000 Hz
Le déplacement maximal (p-p) 51 mm (2 pouces)
Max. vitesse 2 m/s
Accélération maximale Le niveau de charge doit être supérieur ou égal à 100 g.2);Random: 60 g (588 m/s)2)
Soutien à la charge verticale 400 kg

Suspension du corps naturelle

Fréquence (axe de poussée)

 Moins de 2,5 Hz
Diamètre de l'armure F340 mm
Poids de l'armure Environ 24 kg

Résonance fondamentale

Fréquence (tableau nu)

 2,600 Hz (nom.) +/- 5%

Accrochage de charge

Points (norme)

 21 acier inoxydable M10 inserts
Densité du flux de fuite < 10 gauss
Force partielle admissible 500.N.M.
Dimensions du shaker Le nombre d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2.
Spécifications de l'amplificateur de puissanceLe montant de l'aide
Capacité de production nominale 22 KVA
Ratio signal/bruit Plus de 65 dB
Efficacité des amplificateurs Plus de 90%
Dimensions globales de l'amplificateur Pour les appareils de traitement des eaux usées:

Principales caractéristiques


1) Système de suspension robuste et guidage de mouvement linéaire, forte capacité de charge, bonnes fonctions de guidage, haute stabilité.
2) Airbag centre de charge avec une rigidité statique élevée et une faible rigidité dynamique, une forte capacité de charge, des performances parfaites sur la variation d'amplitude.
3) Commutation de puissance de classe D à haut rendement, courant de pointe 3 sigma, faible consommation d'énergie et distorsion harmonique minimale.
4) Autodiagnostic rapide avec verrouillage de sécurité, fiabilité de sécurité élevée
5) Dispositif d'isolation contre les chocs des airbags pour plateforme de vibration sans nécessité de fondation supplémentaire, reproduction parfaite de l'onde vibratoire et réduction de la transmission des vibrations
6) Plateformes d'expansion horizontales et verticales pour différentes applications
7) Fonctionnement simple du contrôleur


Services à la clientèle

Prévente:

  • Consultation technique: méthode d'essai, planification et suggestion du laboratoire.
  • Sélection des équipements: schéma de sélection, FAQ.
  • Système d'essais de produits.


Dans les ventes:

  • Communication avec le client et rapport d'étape.
  • Guide pour la préparation préalable à l'installation, la mise en service de l'équipement et l'exécution des essais.
  • Étalonnage (lorsqu'une vérification par un tiers est requise).


Après-vente:

  • Formation technique: fonctionnement de l'équipement, maintenance quotidienne, diagnostic et dépannage des défauts courants.
  • Service prévu sur place: détection du problème le plus rapidement possible afin d'éliminer les équipements et les dangers anthropiques.Ceci afin d'assurer le fonctionnement stable et à long terme des équipements ainsi que la fourniture des dernières informations techniques..
  • Assistance technique: des services payants spéciaux sont fournis en fonction des besoins du client.


Des images détaillées:

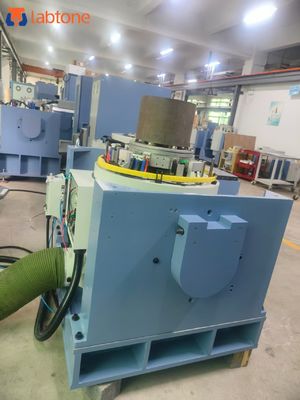

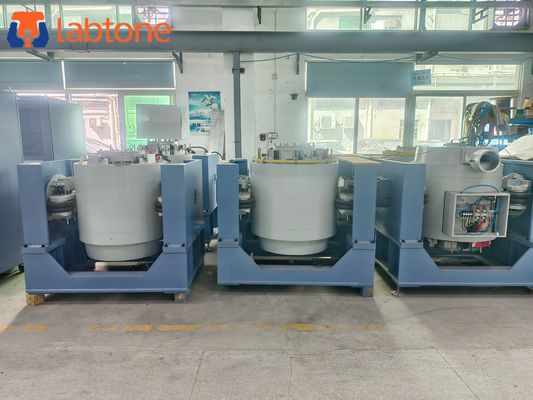

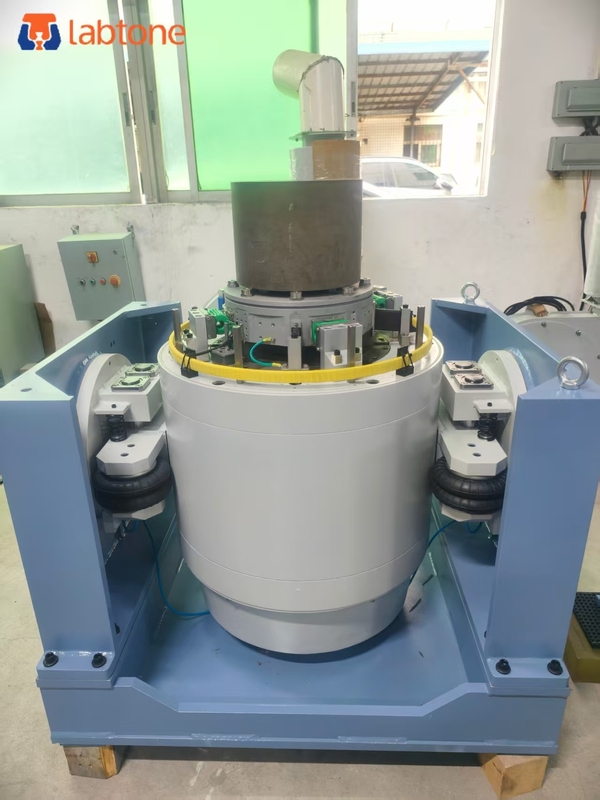

Conformité du système de vibration électrodynamique 22KN à la norme CEI 60068-2-27:2008 0



Conformité du système de vibration électrodynamique 22KN à la norme CEI 60068-2-27:2008 1
