Système d'essai de vibrations aléatoires standard ISTA 3A pour l'inspection de la qualité des produits automobiles

Système d'essai de vibrations aléatoires standard ISTA 3A pour l'inspection de la qualité des produits automobiles
Système d'essai de vibrations aléatoires standard ISTA 3A pour l'inspection de la qualité des produits automobiles Système d'essai de vibrations aléatoires standard ISTA 3A pour l'inspection de la qualité des produits automobiles Système d'essai de vibrations aléatoires standard ISTA 3A pour l'inspection de la qualité des produits automobiles

Image Grand :  Système d'essai de vibrations aléatoires standard ISTA 3A pour l'inspection de la qualité des produits automobiles

Détails sur le produit:
Lieu d'origine: CHINE
Nom de marque: LABTONE
Certification: CE,ISO
Numéro de modèle: EV310
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Détails d'emballage: Caisse en bois internationale
Délai de livraison: 45 jours ouvrables
Contact

Système d'essai de vibrations aléatoires standard ISTA 3A pour l'inspection de la qualité des produits automobiles

description de
Nom: Système de test aléatoire de vibration de norme d'ISTA 3A pour l'inspection de qualité du produit Sinus: 1000kg.f (10kN)
Choc: 2000kg.f (20kN) Amplitude: 51 mm
Max Velocity: 2,0 m / s Méthode de refroidissement: Refroidissement par l'air
Mettre en évidence:

Système d'essai de vibrations ISTA 3A

,

Équipement d'essai des vibrations automobiles

,

Système d'essai de vibrations aléatoires avec garantie

Système d'essai de vibrations aléatoires standard ISTA 3A pour l'inspection de la qualité des produits



Système de vibreur Description

Un ensemble complet de système d'essai de vibrations est composé d'un vibreur, d'un amplificateur de puissance et d'un système de contrôle de mesure des vibrations, conformément aux normes nationales et internationales pertinentes (telles que MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.) pour fournir un support technique pour l'établissement de l'inspection de la qualité des produits
Applications du système d'essai de vibrations :
automobile, électronique, aérospatiale, navire, télécommunications, optoélectronique, instruments, etc.

La série EV de systèmes d'essai de vibrations électromagnétiques est spécialement conçue pour répondre aux besoins d'un fonctionnement de longue durée. Des vibrations verticales et horizontales peuvent être obtenues grâce à l'installation d'une base résistante aux vibrations. La plate-forme standard est équipée d'un dispositif d'isolation des chocs par coussin d'air à haut rendement, de sorte que les vibrations transmises au bâtiment peuvent être minimisées, il n'y a pas besoin d'une fondation supplémentaire dans la plupart des cas


Système de vibreurConfiguration de l'équipement


ArticleConfigurationQté.
1.Vibreur combiné
 Vibreur A11T24 ((y compris le contrôleur de centrage pneumatique)1 ensemble
 Souffleur B402 (y compris le silencieux et le conduit)1 ensemble
 Élargisseur de tête VT80CM1 ensemble
2.Amplificateur de puissance
 Amplificateur de puissance LA10K (y compris l'alimentation sur site)1 ensemble
3.Contrôleur de vibreur1 ensemble


Contrôleur de vibreur VCS5X-02

(matériel : 2 entrées/1 entraînement. Application : aléatoire/sinusoïdal/choc)

1 ensemble
 Accéléromètres LTE-C02A01 (y compris un câble BNC-M5 à faible bruit de 7 m de long)2 ensembles
 Ordinateur(y compris le clavier, la souris et le moniteur)0 ensemble
4Manuel d'utilisation1 ensemble
5Accessoires1 ensemble
 Outils de maintenance1 ensemble
 Pièces de rechange standard1 ensemble


Spécifications du système de vibreur :

Spécifications du vibreurVG1000-76
Sinusoïdale de crête (Pk)1100 kgf de crête (11 kN)
Aléatoire (RMS)1000 kgf rms (10 kN) @ISO5344
Choc (Pk)2200 kgf de crête (22 kN) @6 ms
Fréquence utilisable1～3000 Hz
Déplacement maximal (p-p)76 mm (3 pouces) intermittent, 51 mm (2 pouces) continu
Vitesse maximale2,0 m/s
Accélération maximaleSinusoïdale : 85 G ; Aléatoire : 60 G
Support de charge verticale300 kg

Suspension du corps naturelle
Fréquence (axe de poussée)

Moins de 2,5 Hz
Diamètre de l'induitФ240 mm
Poids de l'induit13 kg
Force partielle admissible350 N.M

Résonance fondamentale
Fréquence (table nue)

2 500 Hz (nom.) +/- 5 %

Fixation de charge
Points (Standard)

16 inserts M10 en acier inoxydable
Densité de flux parasite＜10 gauss
Force partielle admissible500 N.M
Dimensions du vibreur960 mmL×745 mmP×790 mmH
Poids du vibreurEnviron 1 000 kg
Spécifications de l'amplificateur de puissanceLA10K
Capacité de sortie nominale12 kVA
Rapport signal/bruitSupérieur à 65 dB
Rendement de l'amplificateurSupérieur à 90 %
Dimensions hors tout de l'amplificateur940 mmL×715 mmP×780 mmH
Poids de l'amplificateurEnviron 400 kg
Protection de verrouillage●Surtension/Basse tension d'entrée ●Défaut logique ●Surtension/Surintensité de sortie ●Alimentation de commande ●Externe ●Pression d'huile du vibreur ●Module O/T ●Température du vibreur ●Course du vibreur

Élargisseurs de tête

Taille (mm) : 300 x 300-1500x1500
Matériau :Aluminium/Magnésium
La plate-forme d'extension est fabriquée en alliage de magnésium pour fournir une extension à l'induit. Avec une conception raisonnable et scientifique, la plate-forme peut atteindre une fréquence d'essai de 2 kHz. La microstructure spécifique fournit un amortissement des vibrations raisonnable et minimise le facteur d'amplification de la résonance haute fréquence.

Fixation/Cube

Matériau :Aluminium/Magnésium
Selon la demande réelle du client, nous pouvons proposer différentes formes de la fixation, telles que la forme tridimensionnelle carrée, en L et en T.

Principales caractéristiques du système de vibreur

1) Le système de suspension robuste et le guidage de mouvement linéaire, la forte capacité de charge, les bonnes fonctions de guidage, la haute stabilité.
2) Coussin d'air de centre de charge avec une rigidité statique élevée et une faible rigidité dynamique, une forte capacité de charge, des performances parfaites sur la variation d'amplitude.
3) Commutation de puissance de classe D à haut rendement, courant de crête 3-sigma, faible consommation d'énergie et distorsion harmonique minimale.
4) Auto-diagnostic rapide avec verrouillage de sécurité, haute fiabilité de sécurité
5) Dispositif d'isolation des chocs par coussin d'air pour la plate-forme de vibration sans avoir besoin d'une fondation supplémentaire, reproduction parfaite de l'onde vibratoire et réduction de la transmission des vibrations
6) Plates-formes d'extension horizontales et verticales pour différentes applications
7) Fonctionnement simple du contrôleur


Service client

Service avant-vente

* Consultation technique : méthode d'essai, planification du laboratoire et suggestion.
* Sélection de l'équipement : schéma de sélection, FAQ.
* Visitez notre usine.


Service après-vente

* Formation sur l'installation de la machine, formation sur l'utilisation de la machine.
* Ingénieurs disponibles pour l'entretien des machines à l'étranger.

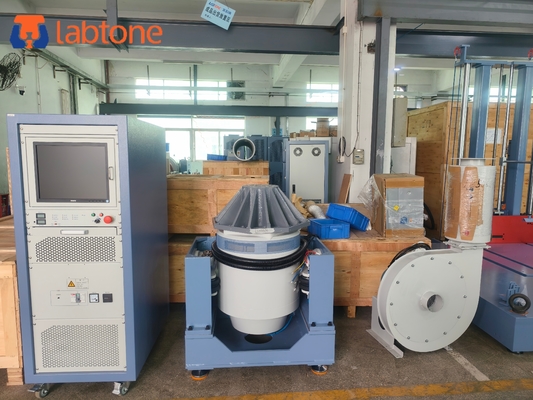

Atelier :

Système d'essai de vibrations aléatoires standard ISTA 3A pour l'inspection de la qualité des produits automobiles 0Système d'essai de vibrations aléatoires standard ISTA 3A pour l'inspection de la qualité des produits automobiles 1
