Système d'essai de vibration avec ventilateur de refroidissement pour amplificateur de puissance du shaker et système de contrôle pour tester les produits conformes à la norme CEI 60068-2-27 200

Système d'essai de vibration avec ventilateur de refroidissement pour amplificateur de puissance du shaker et système de contrôle pour tester les produits conformes à la norme CEI 60068-2-27 200

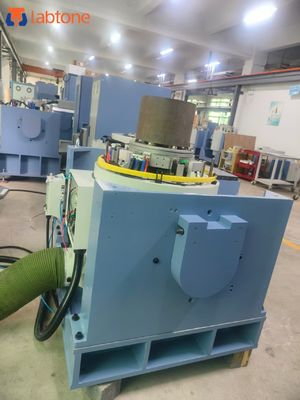

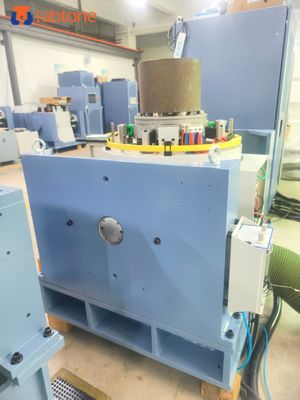

Système d'essai de vibration avec ventilateur de refroidissement pour amplificateur de puissance du shaker et système de contrôle pour tester les produits conformes à la norme CEI 60068-2-27 200 Système d'essai de vibration avec ventilateur de refroidissement pour amplificateur de puissance du shaker et système de contrôle pour tester les produits conformes à la norme CEI 60068-2-27 200 Système d'essai de vibration avec ventilateur de refroidissement pour amplificateur de puissance du shaker et système de contrôle pour tester les produits conformes à la norme CEI 60068-2-27 200

Image Grand :  Système d'essai de vibration avec ventilateur de refroidissement pour amplificateur de puissance du shaker et système de contrôle pour tester les produits conformes à la norme CEI 60068-2-27 200

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: LABTONE
Certification: CE,ISO
Numéro de modèle: EV222
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Détails d'emballage: Caisse en bois internationale
Délai de livraison: 45 jours ouvrables
Contact

Système d'essai de vibration avec ventilateur de refroidissement pour amplificateur de puissance du shaker et système de contrôle pour tester les produits conformes à la norme CEI 60068-2-27 200

description de
force sinusoïdale: 2400kg.f (24kN) Force aléatoire: 2200kg.f (22kN)
Choc Froce: 4400kg.f (44kN) Déplacement: 51 mm
Accélération maximale: 100g Charge utile: 400 kg
Max.Velocity: 2,0 m / s Nom: Système électrodynamique de vibration de 22 kN conforme à la norme IEC60068-2-27:2008
Mettre en évidence:

système d'essai de vibration avec shaker

,

système d'essai de vibration avec ventilateur de refroidissement

,

système d'essai de vibration pour CEI 60068-2-27

Système de vibration électrodynamique de 22 kN conforme à la norme CEI 60068-2-27:2008





Schéma fonctionnel de l'équipement

Un système d'essai de vibrations se compose de quatre composants principaux (illustrés à la figure A-1) :

  • Secoueur
  • Amplificateur de puissance
  • Soufflerie de refroidissement
  • Système de mesure et de contrôle
    • Accéléromètres et câbles
    • Amplificateur de charge, selon le type d'accéléromètres.
    • Système de contrôle, incluant parfois un logiciel d'analyse de données

Configuration de l'équipement



Article Configuration Qté.
1) Secoueur de vibrations
  Secoueur A20S34 (incluant le contrôleur de centrage pneumatique) 1 ensemble
  Soufflerie B752S (incluant le silencieux et le conduit) 1 ensemble
  Élargisseur de tête VT80CM 1 ensemble
  Table coulissante horizontale HG80M 1 ensemble
2) Amplificateur de puissance
  Amplificateur de puissance LA20K (incluant l'alimentation de champ) 1 ensemble
3)

Contrôleur de vibrations-Vcs-02

(Incluant le matériel et le logiciel de programme de fonctions de contrôle CDS


  Accéléromètre (incluant un câble BNC-M5 à faible bruit de 7 m de long) 2 ensembles
  Ordinateur(Incluant clavier, souris et moniteur) 0 ensemble
4)

Documentation

Manuel d'utilisation, liste de colisage

 1 ensemble
5) Accessoires
  Outils de maintenance 1 ensemble
  Pièces de rechange standard 1 ensemble




Spécification



Spécifications du secoueur
Sinusoïdale de crête (Pk) 2400Kgf crête (24KN)
Aléatoire (RMS) 2200Kgf rms (22KN) @ISO5344
Choc (Pk) 4400Kgf crête (44KN) @6ms
Fréquence utilisable DC～3000Hz
Déplacement maximal (p-p) 51mm (2 pouces)
Vitesse maximale 2m/s
Accélération maximale Sinusoïdale : 100g (980 m/s2)；Aléatoire : 60g (588 m/s2)
Support de charge vertical 400 kg

Suspension du corps naturelle

Fréquence (axe de poussée)

 Moins de 2,5 Hz
Diamètre de l'induit Ф340 mm
Poids de l'induit Environ 24 kg

Résonance fondamentale

Fréquence (table nue)

 2 600 Hz (nom.) +/- 5%

Fixation de la charge

Points (Standard)

 21 inserts M10 en acier inoxydable
Densité de flux parasite ＜10 gauss
Force partielle admissible 500 N.M
Dimensions du secoueur 1190mmL×860mmP×1060mmH
Spécifications de l'amplificateur de puissanceLA20K
Capacité de sortie nominale 22KVA
Rapport signal/bruit Supérieur à 65 dB
Rendement de l'amplificateur Supérieur à 90%
Dimensions hors tout de l'amplificateur 650mmL×920mmP×1780mmH

Caractéristiques principales


1) Système de suspension robuste et guidage de mouvement linéaire, forte capacité de charge, bonnes fonctions de guidage, haute stabilité.
2) Coussin gonflable central de charge avec une rigidité statique élevée et une faible rigidité dynamique, forte capacité de charge, performances parfaites sur la variation d'amplitude.
3) Commutation de puissance de classe D à haut rendement, courant de crête 3-sigma, faible consommation d'énergie et distorsion harmonique minimale.
4) Auto-diagnostic rapide avec verrouillage de sécurité, haute fiabilité de sécurité
5) Dispositif d'isolation des chocs par coussin gonflable pour la plate-forme de vibration sans avoir besoin de fondation supplémentaire, reproduction parfaite de l'onde vibratoire et réduction de la transmission des vibrations
6) Plates-formes d'extension horizontales et verticales pour différentes applications
7) Fonctionnement simple du contrôleur


Services à la clientèle

Pré-vente :

  • Consultation technique : méthode d'essai, planification et suggestion de laboratoire.
  • Sélection de l'équipement : schéma de sélection, FAQ.
  • Schéma d'essai du produit.


En vente :

  • Communication client et rapport d'avancement.
  • Conseils pour la préparation de la pré-installation, la mise en service de l'équipement et l'essai.
  • Étalonnage (lorsque la vérification d'un tiers est requise).


Après-vente :

  • Formation technique : fonctionnement de l'équipement, maintenance quotidienne, diagnostic et dépannage des pannes courantes.
  • Service sur site programmé : Détection des problèmes dès que possible afin d'éliminer les risques liés à l'équipement et aux activités humaines. Ceci afin d'assurer un fonctionnement stable et à long terme de l'équipement ainsi que la fourniture des dernières informations techniques.
  • Support technique : des services payants spéciaux sont fournis en fonction des besoins du client.

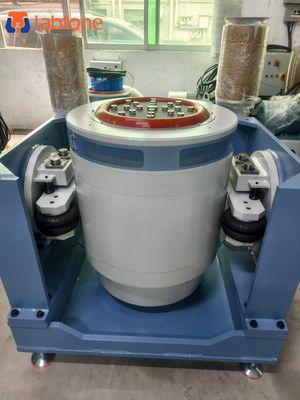

Images détaillées :

Système d'essai de vibration avec ventilateur de refroidissement pour amplificateur de puissance du shaker et système de contrôle pour tester les produits conformes à la norme CEI 60068-2-27 200 0



Système d'essai de vibration avec ventilateur de refroidissement pour amplificateur de puissance du shaker et système de contrôle pour tester les produits conformes à la norme CEI 60068-2-27 200 1
