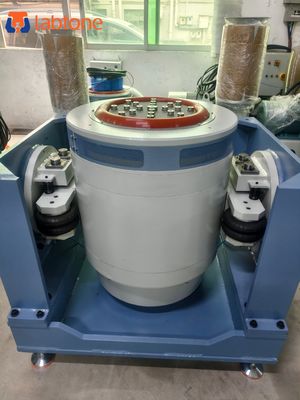

Équipement de test de vibration de laboratoire 60KN pour les pièces de véhicules à énergie nouvelle ISO16750
Introduction à l'équipement de test de vibration :
Le système de test de vibration électromagnétique de la série EV simule l'environnement de vibration en laboratoire et teste la résistance aux chocs ainsi que la fiabilité de diverses applications de test de vibration. En laboratoire, à l'aide du système de test de vibration, des simulations de reproduction de sinusoïdale, aléatoire, recherche et maintien résonnants, chocs classiques et modèles routiers, etc. peuvent être réalisées. Il est essentiel pour l'assurance qualité des produits, la recherche et le développement de nouveaux produits.
Le système de test de vibration électromagnétique de la série EV est spécialement conçu pour répondre aux besoins d'un fonctionnement de longue durée. Des vibrations verticales et horizontales peuvent être obtenues grâce à l'installation d'une base résistante aux vibrations. La plate-forme standard est équipée d'un dispositif d'isolation des chocs par coussin d'air à haute efficacité, de sorte que les vibrations transmises au bâtiment peuvent être minimisées. Il n'y a pas besoin de fondation supplémentaire dans la plupart des cas.
Un ensemble complet de système de test de vibration est composé d'un vibrateur, d'un amplificateur de puissance et d'un système de contrôle de mesure des vibrations, conformément aux normes nationales et internationales pertinentes (telles que : MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.) pour fournir un support technique pour l'établissement de l'inspection de la qualité des produits.
Équipement de test de vibration Spécifications :
| Spécifications du vibrateur A50T44 |
| Sinusoïdale de crête (Pk) |
6000Kg.f crête (60KN) |
| Aléatoire (RMS) |
6000Kg.f r.ms (60KN) @ISO5344 |
| Choc (Pk) |
12000Kg.f crête (120KN) @6ms |
| Fréquence utilisable |
1～2700Hz |
| Déplacement maximum (p-p) |
76mm (3 pouces)Intermittence,64mm (2,5 pouces) continu |
| Vitesse maximale |
2,0 m/s |
| Accélération maximale |
100G (980 m/s2) |
| Support de charge verticale |
500 kg (2000 kg est une option) |
|
Suspension du corps naturelle
Fréquence (axe de poussée)
|
Moins de 2,5 Hz |
| Diamètre de l'induit |
Ф440 mm |
| Poids de l'induit |
60kg |
|
Résonance fondamentale
Fréquence (table nue)
|
2 100 Hz (nom.) +/- 5% |
|
Fixation de la charge
Points (Standard)
|
16 inserts M10 en acier inoxydable |
| Densité de flux parasite |
＜10gauss |
| Dimensions du vibrateur |
1680mmL×1180mmP×1350mmH |
| Poids du vibrateur |
Environ 4700Kg |

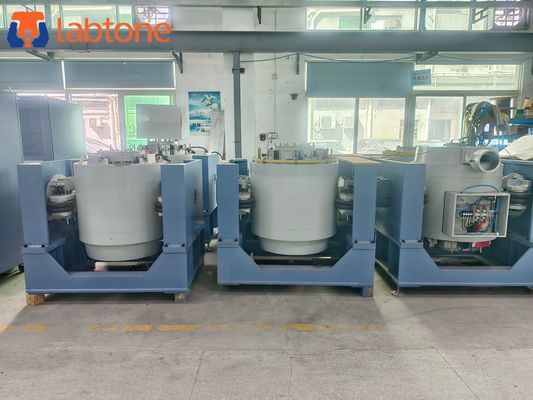

Autres modèles : EV203-EV260
| Modèle |
EV203 |
EV206 |
EV210 |
EV220 |
EV232 |
EV240 |
EV250 |
EV260 |
| Plage de fréquences (Hz) |
1－2500 |
1-3000 |
1-3000 |
1-3000 |
1-3000 |
2-2500 |
1-2500 |
1-2700 |
| Force maximale (kg.f) |
300(2.94) |
600(5.88) |
1000(9.8) |
2200(21.56) |
3200(31.36) |
4000(39.2) |
5000(49) |
6000(58.8) |
Déplacement maximal
(mmp-p) |
40 |
50.8 |
50.8 |
50.8 |
50.8 |
50.8 |
50.8 |
50.8 |
| Accélération maximale (G) |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
| Vitesse maximale (cm/s) |
180 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
| Charge maximale (kg) |
120 |
200 |
200 |
300 |
500 |
500 |
800 |
1000 |
| Modèle de vibrateur |
VG300/40 |
VG600/50 |
VG1000/50 |
VG2200/50 |
VG3200/50 |
VG4000/50 |
VG5000/50 |
VG6000/50 |
| Poids de l'induit (kg) |
3 |
6 |
10 |
22 |
32 |
40 |
50 |
50 |
| Diamètre de l'induit (mm) |
￠150 |
￠200 |
￠240 |
￠320 |
￠400 |
￠440 |
￠445 |
￠445 |
Équipement de test de vibration Conforme aux normes :
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS etc.
Industries applicables de l'équipement de test de vibration :
Appareils électroniques automobiles, assemblage de compteurs, batterie de stockage automobile, équipements électriques automobiles, moteur automobile, batterie diélectrique soluble dans l'eau, soupape de sécurité, compresseur de climatisation automobile, etc.
Caractéristiques de l'équipement de test de vibration:
- Structure à double circuit magnétique pour assurer une intensité de champ magnétique élevée et réduire les fuites de flux ; une structure spéciale de démagnétisation peut réduire les fuites de flux en dessous de 1 mt
- Ressort en U, rouleaux et roulement linéaire pour une forte résistance à la charge de déflexion
- Des ressorts pneumatiques sont utilisés pour l'isolation des vibrations ; le système de vibration fonctionne de manière stable même avec une charge lourde ; pas besoin de fondation spéciale
- Des dispositifs de protection sont fournis pour la surchauffe, la surcharge, la surintensité, la surtension et le dépassement de la course du testeur de vibration ; dispositifs de protection du réseau électrique contre la surtension, la sous-tension, le manque de phase ; alimentation d'entraînement, limitation de courant, démarrage progressif, surchauffe, court-circuit, protection contre les défauts de module
- Capable de réaliser des tests environnementaux sinusoïdaux, aléatoires et d'impact
- Ce système nécessite une fluctuation de tension, ≤±10%
- Ce système nécessite une résistance de mise à la terre, ≤4Ω
- Haute fiabilité, particulièrement adapté à un fonctionnement de longue durée
Nos services :
| Service avant-vente |
| Conseils techniques : méthode de test, planification et conseils en laboratoire |
| Sélection d'équipement :Schéma de sélection de type,FAQ |
| Schéma de test de produit |
| Service de vente |
| Communication client, communication de progression |
| Avant l'installation, nous fournirons des conseils de préparation, de débogage de l'équipement, de mise en service de l'équipement |
| Coopérer avec la mesure si besoin de lavérification par un tiers |
| Service après-vente |
| Période d'assurance qualité pendantun an, maintenance à vie. |
| Conseils techniques |
| Retour d'information dans les 2 heures suivant l'appel. |
| AccepterOEM, Service de conception,Étiquette de l'acheteur |
